Clapet anti-retour de tampon de papillon d'élimination de coup de bélier non de claquement
  • Clapet anti-retour de tampon de papillon d'élimination de coup de bélier non de claquementClapet anti-retour de tampon de papillon d'élimination de coup de bélier non de claquement

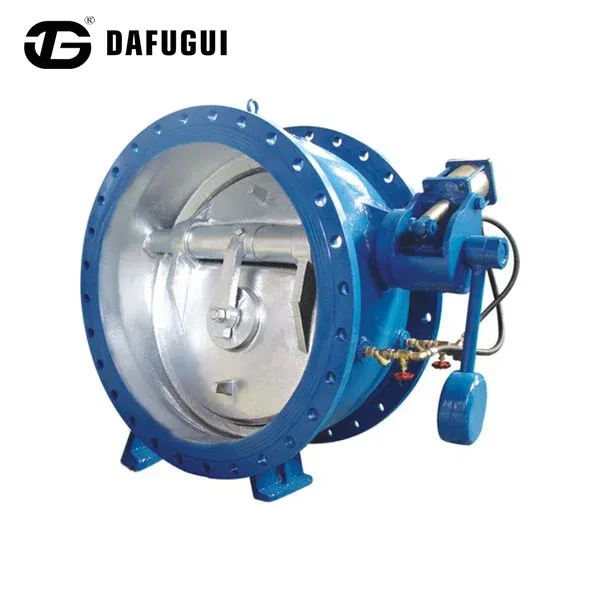

Clapet anti-retour de tampon de papillon d'élimination de coup de bélier non de claquement

Le clapet anti-retour papillon à élimination des coups de bélier sans claquement de Dafugui est conçu pour la prévention du reflux dans les systèmes de pompage où une fermeture rapide peut provoquer des changements de pression transitoires. Sa structure de fermeture tampon contrôle le mouvement final du disque pour réduire les impacts mécaniques, les vibrations et le bruit de fonctionnement. La vanne convient à l'approvisionnement en eau municipale, au transfert des eaux usées, à l'eau de refroidissement des centrales électriques et aux conduites d'eau industrielles.
    Ingénierie des clapets anti-retour

    Clapet anti-retour papillon anti-coup de bélier sans claquement pour les projets de pipelines industriels et municipaux

    Le clapet anti-retour à tampon papillon anti-coup de bélier Dafugui est conçu pour fournir une prévention stable du reflux dans les systèmes de pompage où une fermeture rapide de la vanne peut créer des changements de pression transitoires.

    Les clapets anti-retour traditionnels peuvent générer des forces d'impact lorsque le disque revient rapidement en position fermée après l'arrêt de la pompe. Ce clapet anti-retour à tampon papillon utilise une structure de fermeture contrôlée pour ralentir le mouvement final du disque avant la mise en place, réduisant ainsi l'impact mécanique entre le disque et le siège de vanne.

    La conception convient aux canalisations de transport d'eau longue distance, aux stations de pompage, aux systèmes d'eau industriels et aux applications nécessitant une réduction des vibrations et du bruit de fonctionnement.

    Mécanisme de fonctionnement

    Comment le clapet anti-retour à tampon papillon anti-claquement contrôle l'impact de fermeture

    Le processus de fermeture est conçu autour du mouvement contrôlé du disque papillon. Pendant le fonctionnement normal, la pression du fluide vers l'avant maintient le disque papillon ouvert avec une résistance à l'écoulement minimale. Lorsque la pompe s'arrête ou que la direction du débit change, le disque commence à revenir vers son siège sous l'effet d'une force de flux inverse.

    Principe de fermeture sans claquement

    01. Mouvement initial du disque

    Le disque commence à se fermer sous l’effet d’une force d’écoulement inverse.

    02. Fermeture initiale rapide

    Le mouvement initial de fermeture se produit rapidement pour limiter le reflux.

    03. Mise en mémoire tampon contrôlée

    Le mécanisme tampon contrôle la phase de fermeture finale.

    04. Placement progressif

    Le disque entre progressivement en contact avec le siège, réduisant ainsi l'impact de fermeture.

    Ce processus de fermeture en deux étapes permet de réduire les changements brusques de pression et d'améliorer la stabilité du service des vannes.

    Butterfly Buffer Check Valve closing structure
    Données techniques

    Spécifications techniques du clapet anti-retour tampon papillon

    Les informations techniques suivantes sont reproduites à partir de la description du produit fournie. Confirmez la configuration finale, les détails de connexion et les conditions de fonctionnement par rapport aux spécifications du projet avant de commander.

    Puissance nominale 1,0 à 2,5 billions d'hexagones
    Diamètre nominal 50-1400 millimètres
    Température de travail 0-80°C
    Service concerné Eau indigène, eau d'étang, etc.
    Matériau du corps Matériau du corps : fer à bille, fer ou acier disponible
    Méthode de connexion Lien juridique
    Position d'installation Tuyau de sortie Suihan
    Performances et construction

    Principales caractéristiques de conception pour la protection des pipelines

    Contrôle des coups de bélier

    Les coups de bélier se produisent lorsque le fluide qui s'écoule change rapidement de vitesse, créant des ondes de pression à l'intérieur du pipeline. Le clapet anti-retour à tampon papillon anti-claquement aide à contrôler cette condition en :

    • Réduire l'impact rapide du disque lors de la fermeture
    • Lisser le processus d'assise final
    • Réduire les vibrations transmises aux pipelines et aux équipements
    • Protection des composants connectés tels que les brides, les joints et les instruments de pression

    La réponse réelle en pression dépend de la longueur du pipeline, de la vitesse du fluide, des caractéristiques de la pompe et de la conception du système.

    Fonctionnement silencieux des stations de pompage

    Par rapport aux clapets anti-retour classiques qui peuvent créer un bruit d'impact de fermeture notable, la structure de fermeture tamponnée offre un fonctionnement plus fluide.

    Il convient pour :

    • Salles de pompage intérieures
    • Installations d'eau urbaines
    • Infrastructure d'eau résidentielle
    • Installations industrielles nécessitant un fonctionnement moins bruyant

    Structure à disque papillon pour les applications de grands pipelines

    La configuration papillon fournit :

    • Dimensions compactes de la vanne
    • Exigences d'espace d'installation réduites
    • Solutions adaptées aux canalisations de grand diamètre
    • Complexité de maintenance réduite

    Le passage d'écoulement simplifié aide à maintenir un mouvement efficace du fluide dans des conditions de fonctionnement normales.

    Applications industrielles

    Domaines d'application des clapets anti-retour à tampon papillon anti-claquement

    La vanne peut être envisagée pour les systèmes de transmission d'eau, de pompage et de circulation industrielle où la prévention du reflux et la fermeture contrôlée sont importantes. La configuration matérielle recommandée doit être vérifiée par rapport aux conditions réelles du fluide et de fonctionnement.

    Industrie Exigence de fonctionnement Configuration recommandée
    Approvisionnement en eau municipal Protection contre l'arrêt de la pompe et contrôle des fluctuations de pression Corps en fonte ductile + siège EPDM
    Système de transfert des eaux usées Prévention du refoulement avec résistance à la corrosion Fonte ductile revêtue + garniture résistante à la corrosion
    Eau de refroidissement des centrales électriques Fonctionnement en circulation continue Corps en acier moulé + composants SS316
    Conduite d'eau industrielle Fonctionnement stable sous cycles répétés Matériaux et système d'étanchéité personnalisés
    Réseaux d'eau municipaux

    Pour les conduites d'alimentation en eau et les installations de pompage nécessitant une prévention du reflux pendant l'arrêt de la pompe.

    Transfert des eaux usées

    Pour les systèmes de transfert des eaux usées où le revêtement du corps et les matériaux internes doivent être sélectionnés en fonction du fluide transporté.

    Refroidissement des centrales électriques

    Pour les systèmes de circulation d'eau de refroidissement fonctionnant en continu et nécessitant des matériaux de vannes appropriés.

    Systèmes d'eau industriels

    Pour les projets de pipelines industriels nécessitant un système d’étanchéité et une configuration appropriés pour des cycles de fonctionnement répétés.

    Sélection de projets

    Comment sélectionner le bon clapet anti-retour à tampon papillon

    Lors de la sélection d'un clapet anti-retour à tampon papillon à élimination des coups de bélier sans claquement, les ingénieurs doivent évaluer ensemble les paramètres du pipeline, les conditions du fluide et les exigences d'installation. Ces détails permettent de déterminer si la configuration de la vanne est adaptée au système d'exploitation.

    Paramètres du pipeline

    • Diamètre du tuyau
    • Vitesse d'écoulement
    • Pression de service
    • Capacité de la pompe
    • Longueur du pipeline

    Conditions fluides

    • Eau propre
    • Eaux usées
    • Eau de refroidissement
    • Eau de process industriel

    Exigences d'installation

    • Conditions d'installation horizontale ou verticale
    • Espace de maintenance disponible
    • Norme de bride requise

    Dafugui peut fournir des recommandations de configuration basées sur les données d'exploitation du projet. Les acheteurs peuvent soumettre les dessins du pipeline, les paramètres de fonctionnement et les quantités requises pour examen technique.

    Pour d’autres exigences en matière de vannes, visitez notregamme de clapets anti-retourou explorez le plus largegamme de produits de vannes industrielles.

    Questions techniques

    Foire aux questions

    Comment ce clapet anti-retour à tampon papillon à élimination des coups de bélier sans claquement protège-t-il contre les suintements des joints ?

    En éliminant les pics de pression dynamiques soudains, il maintient les pressions internes du pipeline bien dans les seuils de fonctionnement normaux, empêchant ainsi les joints de bride de se détendre ou d'exploser.

    Un client peut-il demander une inspection par un tiers (par exemple, SGS, TÜV, BV) avant l'expédition en usine ?

    Oui, Dafugui accueille régulièrement des inspecteurs tiers pour examiner la documentation de fabrication, assister à des tests de pression hydrostatique et vérifier la conformité des emballages.

    Quelles options existent si une taille de vanne personnalisée nécessite un perçage de bride non standard ?

    Notre atelier de tournage CNC peut usiner des configurations de trous de boulons de bride non standard selon les dessins techniques personnalisés soumis lors de la passation de la commande.

    Demandes de renseignements sur le projet

    Discutez de vos exigences en matière de clapet anti-retour à tampon papillon avec Dafugui

    Pour les demandes de renseignements sur le projet, fournissez le diamètre de vanne requis, les conditions de fonctionnement, les détails d'installation, les exigences en matière de matériaux et la quantité estimée. Dafugui peut consulter les informations fournies et discuter d'une configuration de vanne appropriée.

    Contactez notre équipe pour obtenir des informations sur les produits, des discussions techniques et des demandes de commandes groupées.
