Quel clapet anti-retour résout les problèmes de refoulement sans ajouter de problèmes de maintenance ?

Pourquoi un clapet anti-retour est-il plus important que ce à quoi de nombreux acheteurs s’attendent ?

Dans de nombreux projets, les vannes dotées de fonctions de fonctionnement visibles reçoivent la plus grande attention. Les vannes à vanne, les vannes à bille et les vannes papillon sont souvent évoquées car les opérateurs les ouvrent ou les ferment manuellement. En revanche, un clapet anti-retour fonctionne généralement automatiquement et silencieusement. C'est précisément pour cela qu'il est parfois sous-estimé.

Un clapet anti-retour protège le sens d'écoulement. Lorsque la pression du système augmente, la vanne s'ouvre. Lorsque la pression chute ou s'inverse, la vanne se ferme pour bloquer le reflux. Cette fonction est essentielle dans l'approvisionnement en eau, les systèmes CVC, les canalisations chimiques, les stations de pompage, les systèmes de protection incendie, le traitement des eaux usées et de nombreuses lignes de production industrielle.

Le problème du client est simple : le reflux ne s’annonce pas poliment. Cela peut se produire après un arrêt de la pompe, une fluctuation de pression, une panne de courant soudaine, une mauvaise disposition des canalisations ou une sélection incorrecte des vannes. Une fois que cela se produit, les dommages peuvent se manifester par une usure de la pompe, une pression instable, un fluide pollué, des vibrations dans les tuyaux, une défaillance des joints ou des temps d'arrêt répétés. Un clapet anti-retour fiable confère au pipeline une couche de protection passive sans nécessiter une opération manuelle continue.

Comment fonctionne un clapet anti-retour à l’intérieur d’un pipeline ?

Un clapet anti-retour est conçu pour répondre à la pression du fluide. En fonctionnement normal, le flux vers l'avant éloigne le disque interne, la bille, la plaque ou l'élément d'étanchéité du siège. Cela crée un passage pour que le fluide puisse passer à travers la vanne. Lorsque le flux ralentit, s'arrête ou tente de s'inverser, l'élément de fermeture revient au siège et bloque le mouvement inverse.

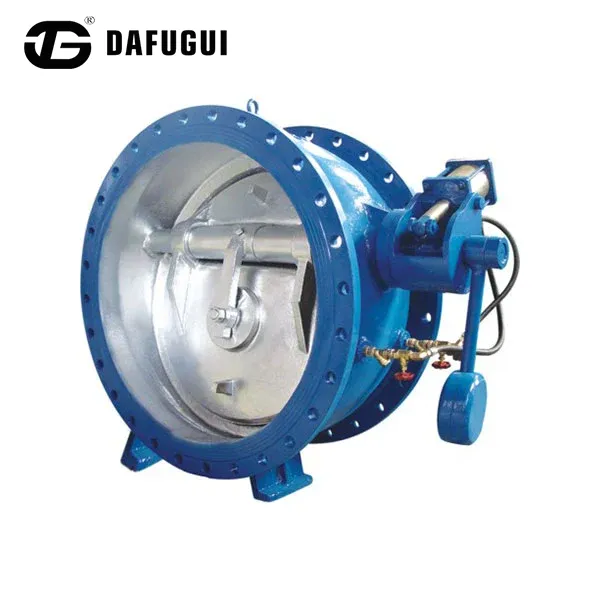

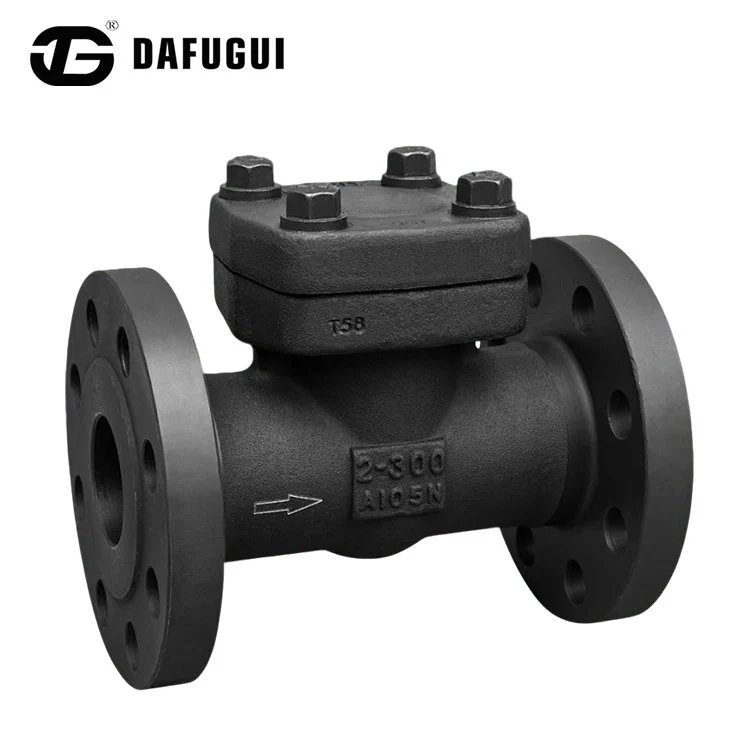

Différentes structures de clapet anti-retour réalisent ce mouvement de différentes manières. Un clapet anti-retour à battant utilise un disque qui pivote comme une porte. Un clapet anti-retour à levage utilise un disque qui monte et descend depuis le siège. Un clapet anti-retour à bille utilise un élément de fermeture en forme de boule. Un clapet anti-retour papillon ou à double plaque utilise des plaques qui s'ouvrent sous une pression directe et se ferment lorsqu'une pression inverse apparaît.

Pour les acheteurs, le principe de fonctionnement n’est pas seulement un détail technique. Cela affecte directement la perte de pression, la vitesse de fermeture, le bruit, le risque de coup de bélier, la position d'installation et la commodité de maintenance. Une vanne qui fonctionne bien dans une conduite d'eau horizontale n'est peut-être pas le meilleur choix pour une conduite verticale, un système de vapeur à haute pression ou un processus chimique corrosif.

Quels problèmes un mauvais clapet anti-retour peut-il créer ?

Un mauvais clapet anti-retour peut transformer un composant peu coûteux en une dépense à long terme. Les acheteurs ne découvrent souvent le problème qu’après l’installation, lorsque le bruit, les fuites ou l’instabilité de la pression commencent à affecter l’ensemble du système. Vous trouverez ci-dessous les problèmes les plus courants.

• Le reflux se produit toujours :Cela peut se produire lorsque la vanne est surdimensionnée, sous-dimensionnée, installée dans le mauvais sens ou sélectionnée avec une conception d'étanchéité inappropriée.
• Les coups de bélier s’aggravent :Si la vanne se ferme trop lentement ou se ferme brusquement sous une pression inverse, le pipeline peut subir des chocs, des vibrations et du bruit.
• La chute de pression est trop élevée :Certaines structures de vannes créent plus de résistance à l’écoulement que d’autres. Dans les systèmes où l’efficacité est importante, cela peut augmenter la consommation d’énergie.
• Le joint s'use trop vite :Une mauvaise correspondance des matériaux peut provoquer de la corrosion, de l'abrasion, de la déformation ou des dommages aux joints.
• La maintenance devient difficile :Si la vanne n'est pas adaptée à l'espace d'installation ou au fluide de travail, l'inspection et le remplacement peuvent nécessiter un temps d'arrêt plus long.
• Le bruit affecte le fonctionnement :Des vibrations, des vibrations et des mouvements du disque peuvent apparaître lorsque le débit est instable ou que la vanne n'est pas correctement dimensionnée.

Ces problèmes ne sont pas toujours dus à une mauvaise qualité des produits. Très souvent, elles proviennent d’un mauvais appariement. Un clapet anti-retour doit être sélectionné en fonction des conditions réelles du pipeline, et pas seulement en fonction du diamètre nominal et du prix.

Quels facteurs doivent être vérifiés avant d’acheter ?

Avant de choisir un clapet anti-retour, les acheteurs doivent regarder au-delà du nom de base du produit. Les facteurs suivants aident à déterminer si la vanne fonctionnera de manière fiable après l'installation.

1. Type moyen :L'eau, le pétrole, le gaz, la vapeur, les eaux usées et les fluides chimiques ont des exigences différentes en matière d'étanchéité et de matériaux.
2. Pression de travail :La vanne doit correspondre à la classe de pression du système et gérer les changements de pression pendant le démarrage et l'arrêt.
3. Température de fonctionnement :Les fluides à haute température peuvent nécessiter des matériaux d'étanchéité et des matériaux de corps de vanne spéciaux.
4. Débit :Un clapet anti-retour doit s'ouvrir complètement dans des conditions de débit normales. Si le débit est trop faible, le disque peut vibrer ou ne pas assurer correctement son étanchéité.
5. Sens de pose :Certaines vannes conviennent mieux aux canalisations horizontales, tandis que d'autres peuvent être utilisées dans les canalisations verticales en fonction du sens d'écoulement.
6. Type de connexion :Les connexions à brides, filetées, soudées et à plaquettes doivent correspondre à la conception et au plan de maintenance du pipeline.
7. Accès maintenance :Pour les systèmes nécessitant une inspection régulière, la structure de la vanne et l'espace d'installation doivent être pris en compte à l'avance.
8. Compatibilité des matériaux :L'acier inoxydable, l'acier au carbone, l'acier forgé, les joints en caoutchouc et d'autres options de matériaux doivent être sélectionnés en fonction des conditions de corrosion, de pression et de température.

Vanne de tuyau Dafugui Co., Ltd. soutient les acheteurs qui ont besoin d'une sélection pratique de vannes en fonction des exigences du projet, notamment la taille, la pression nominale, le matériau, la méthode de connexion et l'environnement d'application.

Quel type de clapet anti-retour convient à différentes conditions de travail ?

Il n’existe pas de clapet anti-retour unique parfait pour chaque pipeline. La bonne option dépend du comportement d’écoulement du système, des limites d’espace, du niveau de pression et des besoins de maintenance. Le tableau ci-dessous donne une comparaison pratique pour les décisions d'achat.

Comment installer un clapet anti-retour pour des performances stables ?

Même un clapet anti-retour bien conçu peut échouer s'il est mal installé. L'installation affecte l'étanchéité, la durée de vie, le niveau sonore et la sécurité du système. La première règle est de suivre le sens d’écoulement marqué sur le corps de la vanne. Si la vanne est installée à l’envers, elle bloquera le débit normal ou ne parviendra pas à empêcher le reflux.

Les grosses vannes ne doivent pas supporter le poids du pipeline. Un support adéquat des tuyaux est important car des contraintes externes peuvent déformer le corps de la vanne, affecter la surface d'étanchéité ou créer des fuites sur la bride. Pour les systèmes soumis à des vibrations, des chocs de pression ou des canalisations lourdes, un support indépendant devient encore plus important.

La vanne doit également être installée là où le débit est relativement stable. Placer un clapet anti-retour trop près des coudes, des pompes, des réducteurs ou d'autres composants produisant des turbulences peut provoquer des vibrations du disque ou une fermeture instable. Dans les conduites de refoulement des pompes, les ingénieurs doivent tenir compte de la manière dont la vanne réagit lors du démarrage et de l'arrêt, en particulier lorsque les coups de bélier constituent un problème.

Pour les clapets anti-retour à levage, les acheteurs doivent confirmer si le modèle sélectionné convient à une installation horizontale ou verticale. Pour les clapets anti-retour à battant, le disque doit disposer de suffisamment d'espace pour se déplacer librement et revenir correctement sur le siège. Pour les modèles à disque en caoutchouc ou à joint souple, la température du fluide et la compatibilité chimique doivent être soigneusement vérifiées.

Que doivent confirmer les acheteurs avant de passer une commande ?

L'achat d'un clapet anti-retour professionnel doit commencer par les conditions de travail, pas seulement par une photo du produit. Avant de commander, préparez les informations suivantes afin que le fournisseur puisse recommander un modèle approprié.

• Taille du pipeline et norme de connexion
• Plage de pression de service et de fluctuation de pression
• Température de travail
• Nom du support et s'il est corrosif, propre, sale, visqueux ou abrasif
• Matériau du corps de vanne et matériau d'étanchéité requis
• Position d'installation horizontale ou verticale
• Débit attendu ou capacité de la pompe
• Tout problème de coup de bélier, de bruit ou d'arrêt rapide
• Documents d'inspection requis, besoins d'emballage et calendrier de livraison

Cette liste de contrôle permet d'éviter l'une des plus grosses erreurs d'achat : choisir une vanne uniquement en fonction de sa taille et de son prix. Une vanne bon marché qui tombe en panne prématurément n’est pas bon marché. Un clapet anti-retour approprié réduit le risque de reflux, protège l'équipement et permet un fonctionnement quotidien plus fluide.

Pourquoi travailler avec un fabricant qui comprend les détails de l'application ?

Les acheteurs industriels ont souvent besoin de plus qu’un article standard du catalogue. Différents marchés peuvent nécessiter des normes de connexion, des classes de pression, des matériaux, des méthodes d'emballage ou une documentation différentes. Un fournisseur qui comprend les applications des vannes peut aider les acheteurs à réduire le temps de communication, à éviter les erreurs de spécifications et à sélectionner un produit adapté au pipeline réel.

Vanne de tuyau Dafugui Co., Ltd. propose des produits de clapets anti-retour pour différents besoins de contrôle des fluides, y compris des options adaptées aux systèmes d'eau, aux canalisations industrielles, à la protection des pompes et aux exigences de projets personnalisés. Pour les équipes d’approvisionnement, cela signifie que l’achat peut être basé sur des conditions d’exploitation réelles plutôt que sur des conjectures.

Un bon clapet anti-retour ne doit pas être remarqué tous les jours. Il doit simplement s'ouvrir lorsque le flux avance, se fermer lorsque le flux inverse apparaît et continuer à faire son travail avec une étanchéité stable et un entretien gérable. Cette fiabilité silencieuse est exactement ce que les acheteurs devraient attendre d’une vanne bien sélectionnée.
