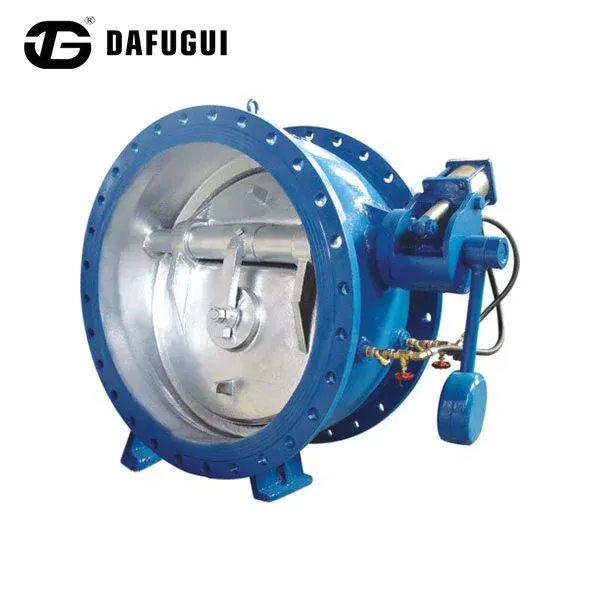

Clapet anti-retour à tampon papillon à contrepoids avec mécanisme de fermeture lente

Le clapet anti-retour à tampon papillon à contrepoids Dafugui avec mécanisme de fermeture lente combine la force de fermeture assistée par gravité avec la technologie de tampon hydraulique pour obtenir une fermeture stable sans claquement sans alimentation externe.

Lorsque le fonctionnement de la pompe s'arrête de manière inattendue, le contrepoids génère un couple de fermeture initial pour entraîner le disque de la vanne vers la position fermée. Pendant la phase de fermeture finale, le dispositif d'amortissement hydraulique contrôle la vitesse de déplacement du disque, réduisant ainsi les interruptions soudaines du débit et contribuant à minimiser les effets de coup de bélier.

Fabriquée dans l'usine de production de vannes de Dafugui, la vanne prend en charge des configurations de matériaux en fonte ductile, en acier moulé et en acier inoxydable pour différents fluides de pipeline et conditions de fonctionnement.

Principe de fonctionnement et contrôle de fermeture lente

Fermeture du contrepoids assistée par gravité

Un bras de contrepoids externe est installé sur l'arbre de la vanne pour fournir un couple de fermeture continu grâce à la force gravitationnelle. Contrairement aux actionneurs à commande électrique, le clapet anti-retour à tampon papillon à contrepoids avec mécanisme de fermeture lente fonctionne automatiquement en cas de panne de courant ou d'arrêt d'urgence de la pompe.

La position du contrepoids peut être ajustée le long du bras de levier pour modifier les caractéristiques de fermeture en fonction de la pression du pipeline, de la vitesse d'écoulement et des exigences d'installation.

Amortissement hydraulique pour une fermeture contrôlée

Pendant la phase de fermeture initiale, le disque de la vanne se déplace rapidement sous l'effet de la force d'écoulement inverse et de l'action du contrepoids.

Lorsque le disque s'approche de la position assise, le vérin d'amortissement hydraulique contrôle la vitesse de fermeture finale en régulant le débit d'huile à travers le système d'étranglement interne.

Ce processus de clôture en deux étapes permet de :

Réduit l'impact du disque de soupape contre le siège

Minimiser les fluctuations de pression

Améliorer la durée de vie des composants d'étanchéité

Réduire les vibrations dans les grands systèmes de pipelines

Avantage de la marque Dafugui : avantage concurrentiel par rapport à ses pairs

• Synergie des grappes industrielles :Située dans le district de Longwan, à Wenzhou, la ville chinoise de Valve, et à seulement 3 km de l'aéroport de Wenzhou, Dafugui bénéficie d'une chaîne d'approvisionnement locale inégalée et de routes maritimes internationales efficaces.

• Usine de fabrication intégrée de 5 000 m² :L'usinage de pièces moulées, la finition CNC, le soudage automatisé et les tests de pression sous un même toit nous permettent d'éliminer les majorations des intermédiaires et de proposer des prix compétitifs directement en usine.

• Investissement en machines avancées :Utilisant des centres d'usinage de moules à grande échelle, des tours CNC de haute précision et des lignes de soudage automatisées, Dafugui maintient une précision de production plus élevée et des délais de livraison plus courts que les ateliers d'assemblage régionaux.

Spécifications techniques

Inspection et tests de qualité

Chaque clapet anti-retour à tampon papillon à contrepoids Dafugui avec mécanisme de fermeture lente est soumis à des procédures d'inspection avant expédition :

Test de pression hydrostatique

Les corps de vanne sont testés sous pression hydrostatique conformément aux normes applicables pour vérifier la résistance à la pression et l'intégrité structurelle.

Test d'étanchéité du siège

Les performances d'étanchéité sont vérifiées dans des conditions de pression nominale pour confirmer des performances d'arrêt fiables.

Test de performance d'amortissement hydraulique

Les caractéristiques de course de fermeture et d’amortissement sont inspectées pour garantir le bon fonctionnement du mécanisme de fermeture lente.

Contrôle dimensionnel

Composants critiques, notamment :

Arbre de vanne

Position du disque

Dimensions des brides

Liaison de contrepoids

sont mesurés avant l’assemblage final.

Foire aux questions

Que se passe-t-il si une panne de courant arrête les pompes principales de manière inattendue ?

Le mécanisme de contrepoids descend automatiquement sous l'effet de la gravité lorsque le flux vers l'avant s'arrête, déclenchant une fermeture immédiate sans nécessiter d'électricité externe ni d'intervention manuelle.

Le clapet anti-retour papillon à contrepoids avec mécanisme de fermeture lente peut-il être utilisé dans les conduites d'eau brute non traitées ?

Oui, lorsqu'il est équipé d'un corps en fonte ductile à revêtement époxy et d'un arbre en acier inoxydable, il gère l'eau brute de la rivière et les eaux de ruissellement pluviales contenant des solides en suspension légers sans coller.

Comment les prix de Dafugui se comparent-ils à ceux des fournisseurs européens de vannes ?

En tirant parti de l'écosystème industriel mature de Wenzhou et des opérations d'usine intégrées, Dafugui fournit des ensembles de vannes conformes aux normes CE et API avec des délais d'approvisionnement et des coûts considérablement réduits.
