Que sont les vannes à soupape et pourquoi sont-elles essentielles dans les systèmes de contrôle de débit

Résumé de l'article : Globe vannessont l'une des vannes industrielles les plus utilisées pour une régulation précise du débit. Dans ce guide détaillé, nous explorons ce que sont les vannes à soupape, comment elles fonctionnent, leur conception structurelle, leurs avantages, leurs applications, leurs critères de sélection et pourquoi elles restent essentielles dans les systèmes de contrôle de débit modernes.

Table des matières

• 1. Que sont les vannes à soupape ?
• 2. Comment fonctionnent les vannes à soupape ?
• 3. Conception structurelle des vannes à soupape
• 4. Types courants de vannes à soupape
• 5. Principaux avantages des vannes à soupape
• 6. Vannes à soupape par rapport aux autres vannes industrielles
• 7. Applications industrielles des vannes à soupape
• 8. Matériaux utilisés dans les vannes à soupape
• 9. Comment sélectionner les bonnes vannes à soupape
• 10. Entretien et durée de vie
• 11. Pourquoi choisir les vannes à soupape Dafugui ?
• 12. Questions fréquemment posées

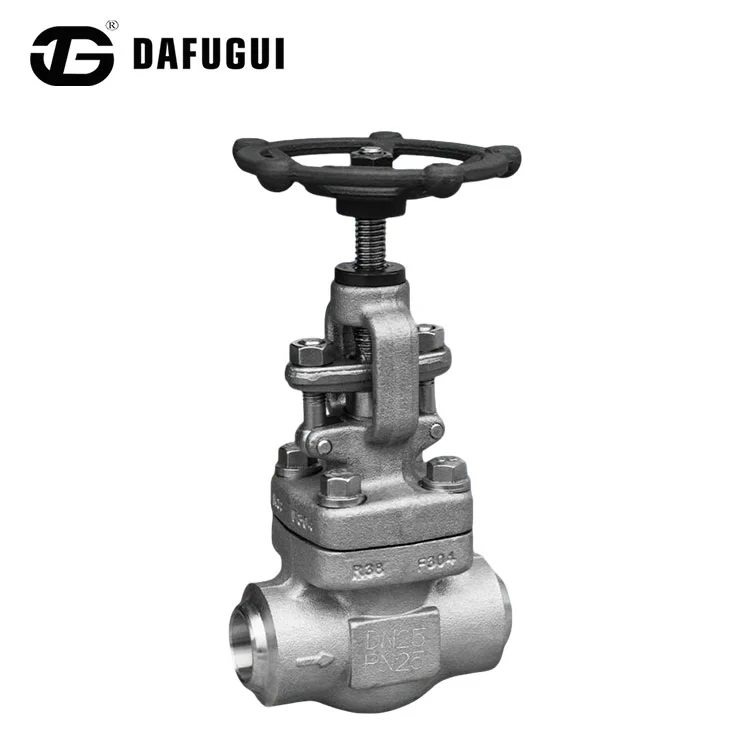

1. Que sont les vannes à soupape ?

Les vannes à soupape sont des vannes à mouvement linéaire conçues principalement pour réguler, étrangler et contrôler le débit de fluide dans les pipelines. Contrairement aux vannes tout ou rien, les vannes à soupape excellent dans le réglage précis du débit, ce qui en fait des composants essentiels dans les systèmes industriels complexes.

Le nom « vanne à soupape » vient de la forme sphérique originale du corps, bien que les vannes à soupape modernes puissent apparaître dans diverses configurations. Selon les normes industrielles, les robinets à soupape sont définis par leur structure de déflecteur interne et leur disque mobile qui contrôle le débit à travers un siège annulaire fixe.

Dans les systèmes de contrôle de débit industriels, les vannes à soupape sont souvent spécifiées lorsque la précision du débit, le contrôle de la pression et la stabilité opérationnelle sont plus importants qu'une chute de pression minimale.

2. Comment fonctionnent les vannes à soupape ?

Le principe de fonctionnement des vannes à soupape est basé sur un mouvement linéaire. Lorsque le volant ou l'actionneur tourne, la tige déplace le disque vers le haut ou vers le bas, ajustant ainsi la distance entre le disque et le siège.

• Lorsque le disque est soulevé : le débit de fluide augmente
• Lorsque le disque est abaissé : le débit est restreint ou arrêté

Cette conception permet aux vannes à soupape d'offrir des performances d'étranglement supérieures à celles des vannes à bille ou à vanne. Pour une référence technique détaillée, vous pouvez explorer ceciAperçu des produits des vannes à soupape.

3. Conception structurelle des vannes à soupape

Un robinet à soupape standard se compose de plusieurs composants essentiels :

• Corps:Fournit la principale limite de pression
• Bonnet:Couvre l'ouverture et soutient la tige
• Tige:Transfère le mouvement de l’actionneur
• Disque:Régule le flux en s'approchant ou en s'éloignant du siège
• Siège:Fournit une surface d’étanchéité

Le chemin d'écoulement interne change de direction deux fois, ce qui contribue à la chute de pression mais améliore la précision du contrôle.

4. Types courants de vannes à soupape

5. Principaux avantages des vannes à soupape

Les vannes à soupape restent essentielles dans les systèmes de contrôle de débit en raison de plusieurs avantages distincts :

• Excellente régulation du débit et de l'étranglement
• Capacité d'arrêt fiable
• Entretien et remplacement du siège faciles
• Convient pour un fonctionnement fréquent

Ces avantages rendent les vannes à soupape indispensables dans les systèmes où la précision et la durabilité sont importantes.

6. Vannes à soupape par rapport aux autres vannes industrielles

7. Applications industrielles des vannes à soupape

Les robinets à soupape sont largement utilisés dans des secteurs tels que :

• Traitement du pétrole et du gaz
• Centrales de production d'électricité
• Installations chimiques et pétrochimiques
• Systèmes de traitement de l'eau
• Ingénierie marine et offshore

Leur capacité à maintenir un débit stable dans des conditions de pression variables rend les vannes à soupape particulièrement utiles dans les boucles de régulation critiques.

8. Matériaux utilisés dans les vannes à soupape

La sélection des matériaux a un impact direct sur les performances et la durée de vie des robinets à soupape :

• Acier au carbone pour usage industriel général
• Acier inoxydable pour la résistance à la corrosion
• Acier allié pour applications à haute température
• Bronze pour systèmes basse pression

9. Comment sélectionner les bonnes vannes à soupape

Lors de la sélection des vannes à soupape, les ingénieurs doivent prendre en compte :

• Pression et température de fonctionnement
• Caractéristiques du fluide
• Coefficient de débit requis (Cv)
• Type de connexion de fin

Une sélection appropriée garantit des performances optimales et la sécurité du système.

10. Entretien et durée de vie

L’un des principaux avantages des vannes à soupape est la facilité d’entretien. Les sièges et les disques peuvent souvent être entretenus sans retirer le corps de vanne de la canalisation, ce qui réduit les temps d'arrêt.

Une inspection de routine et un fonctionnement correct peuvent prolonger considérablement la durée de vie.

11. Pourquoi choisir les vannes à soupape Dafugui ?

Dafuguis'est bâti une solide réputation dans la fabrication de robinets à soupape de haute qualité conçus pour répondre aux normes internationales. Avec un contrôle de qualité strict, un usinage avancé et une ingénierie axée sur les applications, les vannes à soupape Dafugui offrent des performances constantes dans les environnements exigeants.

Qu'il s'agisse d'une utilisation industrielle standard ou de solutions de contrôle de débit personnalisées, Dafugui fournit des produits de vannes fiables auxquels les professionnels du monde entier font confiance.

12. Questions fréquemment posées

Les vannes à soupape sont-elles adaptées au service tout ou rien ?

Oui, les vannes à soupape peuvent être utilisées pour un service tout ou rien, bien qu'elles soient principalement conçues pour l'étranglement.

Les vannes à soupape provoquent-elles une perte de pression ?

Oui, en raison de leur chemin d'écoulement interne, les vannes à soupape créent une chute de pression plus élevée que les vannes à passage direct.

Les robinets à soupape peuvent-ils supporter des températures élevées ?

Avec des matériaux appropriés, les robinets à soupape fonctionnent de manière fiable dans les environnements à haute température.

Combien de temps durent généralement les robinets à soupape ?

Avec un entretien approprié, les vannes à soupape peuvent durer des décennies dans les systèmes industriels.

Remarque finale :
Si vous recherchez des vannes à soupape fiables et conçues avec précision qui répondent aux exigences de votre projet, Dafugui est prêt à répondre à vos besoins. Pour une consultation technique, des solutions personnalisées ou des devis compétitifs,Contactez-nousdès aujourd'hui et laissez nos experts en vannes vous aider à optimiser votre système de contrôle de débit.
