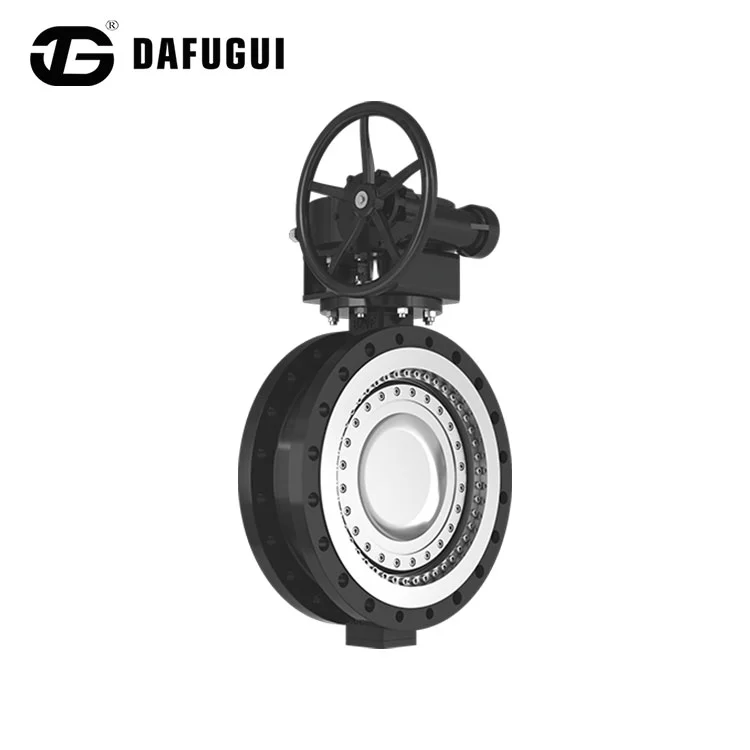

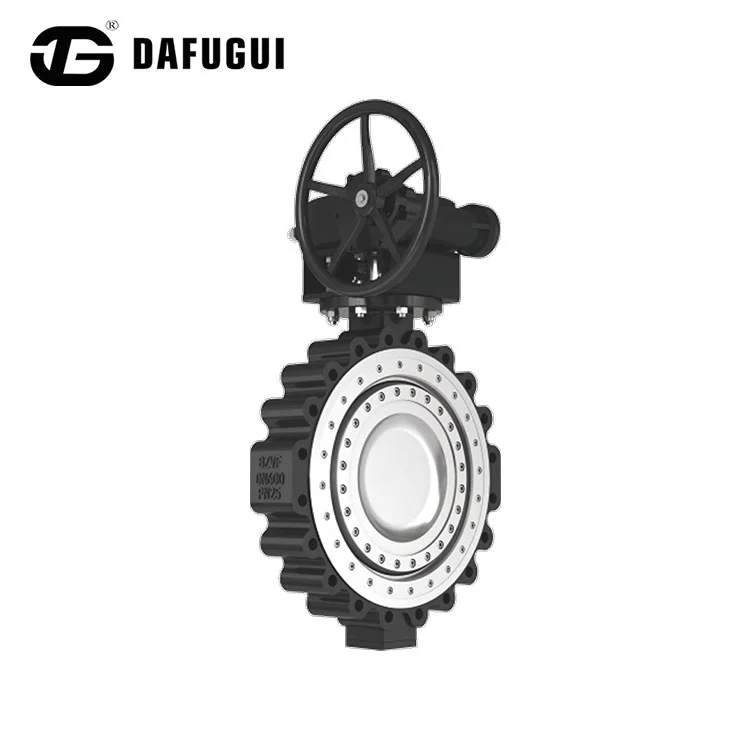

Vanne papillon à joint dur en métal

Cette vanne papillon à joint dur Dafugui Metal est une vanne papillon de haute qualité nouvellement fabriquée avec une structure de joint métallique excentrique et un joint métal sur métal. La bague d'étanchéité en métal est remplaçable pour une étanchéité métal sur métal. La température applicable de la vanne papillon à joint dur Dafugui Metal dépend du matériau du corps de la vanne. Il convient à une utilisation dans les canalisations industrielles, métallurgiques et de protection de l'environnement pour la ventilation et la régulation du flux de fluides.

Paramètres du produit

Méthodes d'entretien

1. Pendant l'utilisation, la vanne papillon à joint dur en métal doit être maintenue propre. Les filetages du lecteur doivent être lubrifiés régulièrement. Si un dysfonctionnement est détecté, arrêtez immédiatement l'utilisation, identifiez la cause et éliminez le problème.

2. Les boulons du presse-étoupe doivent être serrés uniformément, et non de travers, pour éviter d'endommager ou d'obstruer le mouvement de la tige de vanne ou de provoquer des fuites.

3. Lors de l'installation, la vanne papillon à joint dur en métal peut être directement installée sur le pipeline selon la méthode de connexion. Généralement, il peut être installé à n’importe quel endroit du pipeline, mais il doit être facilement accessible pour l’exploitation et la maintenance. Notez que le sens d'écoulement du fluide du robinet-vanne doit être du bas vers le haut du disque du robinet ; les clapets anti-retour à levage ne peuvent être installés qu'horizontalement.

4. Lors de l'utilisation de la vanne papillon à joint dur en métal, seule une ouverture ou une fermeture complète est autorisée. Il n'est pas permis de l'utiliser pour réguler le débit afin d'éviter l'érosion de la surface d'étanchéité et une usure accélérée. Les robinets-vannes et les robinets à soupape à filetage supérieur sont dotés d'un dispositif d'étanchéité inversé ; le serrage du volant à la position la plus haute empêchera les fuites de fluide de la garniture.

5. Lors de l'ouverture et de la fermeture de la vanne papillon à joint dur en métal, utilisez le volant. N'utilisez pas de leviers ou d'autres outils pour éviter d'endommager les composants de la vanne. 6. Tourner le volant dans le sens des aiguilles d'une montre ferme la vanne et l'ouvre dans le sens inverse.

7. Avant l'installation, vérifiez soigneusement les marquages ​​de pression et de diamètre sur la vanne pour vous assurer qu'ils répondent aux exigences d'utilisation. Éliminez tous les défauts causés pendant le transport et éliminez toute saleté des composants de la vanne.

8. Les vannes papillon à joint dur en métal entreposées pendant de longues périodes doivent être inspectées périodiquement. Les surfaces usinées exposées doivent être maintenues propres et exemptes de saleté. Lors du stockage des robinets à tournant sphérique, les deux extrémités doivent être bouchées et le robinet doit être en position ouverte. Pour les vannes papillon pneumatiques, les deux extrémités du passage doivent être bouchées et le passage fermé. Conserver soigneusement dans un endroit intérieur sec et bien ventilé. L’empilage ou le stockage extérieur est strictement interdit.

Caractéristiques du produit

La vanne papillon à joint dur en métal est dotée d'un corps et d'un siège de vanne monobloc. La surface d'étanchéité du siège est recouverte d'un matériau en alliage résistant aux hautes températures et à la corrosion. Plusieurs bagues d'étanchéité empilées souples sont fixées à la plaque de soupape. Comparé aux vannes papillon traditionnelles, ce type de vanne papillon offre une résistance aux températures élevées, une utilisation facile, une ouverture et une fermeture sans friction, ainsi que des performances d'étanchéité améliorées et une durée de vie prolongée grâce au couple accru du mécanisme de transmission pendant la fermeture, le tout obtenu grâce à un couple accru.

Notes d'acceptation

Il est essentiel que les utilisateurs procèdent à un échantillonnage ou à une inspection complète des vannes achetées. Les inspections par échantillonnage ont deux objectifs : premièrement, contrôler la qualité des produits ; et deuxièmement, réduire la maintenance et les remplacements inutiles après l'installation, ce qui se traduit par un taux de réussite de la première installation plus élevé.

Lorsque vous testez une vanne papillon à joint dur en métal, posez-la à plat avec le côté de l'anneau de pression tourné vers le haut. Placez une plaque de pression sur cette surface plane qui a approximativement la même taille que le diamètre extérieur de la bride et le diamètre de la vanne.

1. Si vous utilisez une machine d'essai de pression, les griffes de pression doivent appuyer contre cette plaque de pression pour assurer une répartition uniforme de la pression sur l'anneau de pression d'un côté du corps de la vanne.

2. En cas de test avec une bride aveugle, les vannes papillon à joint dur en métal sont généralement testées en utilisant deux brides serrées ensemble. Parfois, pour plus de commodité, les utilisateurs n'utilisent qu'une seule bride en bas pour la boulonner à la vanne. Dans ce cas, les vis de fixation de la bague de pression au-dessus du corps de vanne doivent supporter toute la pression du fluide. Étant donné que ces vis ne peuvent pas résister à toute la pression, la vanne ne fuira pas lorsqu'elle est testée avec une bride aveugle et le résultat du test sera essentiellement le même que celui des conditions de fonctionnement réelles.
