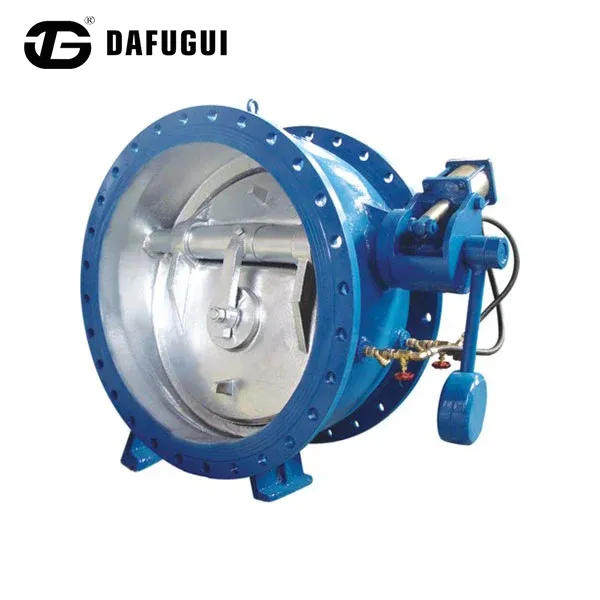

Clapet anti-retour à tampon papillon avec vérin d'amortissement hydraulique

Fourni directement par le fabricant chinois Dafugui, le clapet anti-retour à tampon papillon avec cylindre d'amortissement hydraulique offre un contrôle fiable du reflux pour les canalisations municipales et industrielles à usage intensif. Fonctionnant de manière transparente sur les tailles DN50 à DN1 400, il utilise un tampon hydraulique à deux étages pour gérer les coups de bélier sans compromettre l'efficacité du système.

Fabriquée avec des options de corps en fonte ductile, en acier moulé ou en acier inoxydable, la vanne convient aux canalisations de transport d'eau, aux systèmes d'égouts, aux réseaux de circulation d'eau de refroidissement et aux applications de fluides industriels. Dafugui propose un réglage hydraulique personnalisé basé sur la pression du pipeline, les caractéristiques de la pompe et les exigences de fonctionnement.

Principe de fonctionnement du contrôle du tampon hydraulique

Conception de fermeture en deux étapes

Lorsque le clapet anti-retour à tampon papillon avec cylindre d'amortissement hydraulique s'arrête ou que la direction du débit change, le disque du clapet commence à se fermer automatiquement sous la force d'écoulement inverse.

Au cours de la première étape, environ 70 à 80 % de la course du disque est effectuée rapidement pour éviter un flux inverse excessif.

Au cours de la deuxième étape, le vérin hydraulique externe contrôle le mouvement final de fermeture, permettant au disque de se rapprocher progressivement du siège de la soupape.

Mécanisme d'amortissement du vérin hydraulique

Le vérin hydraulique fonctionne grâce à un déplacement d'huile contrôlé. Lorsque l'arbre de la vanne tourne vers la position de fermeture, le mouvement du piston force l'huile hydraulique à passer par un canal d'étranglement réglable.

Cela crée une résistance réglable, ralentissant la vitesse de fermeture finale et contribuant à réduire les fluctuations de pression à l'intérieur du système de canalisation.

Performance de réduction des coups de bélier

En contrôlant la phase de fermeture finale, le mécanisme d'amortissement hydraulique contribue à minimiser les interruptions soudaines du débit et à réduire le risque de coups de bélier dommageables dans les canalisations longue distance.

Normes de conception et conformité

Principales fonctionnalités

Commande de fermeture hydraulique réglable

Le vérin hydraulique latéral permet aux ingénieurs d'ajuster la vitesse de fermeture en fonction de la longueur du pipeline, des caractéristiques d'arrêt de la pompe et de la pression de fonctionnement.

Cela rend la vanne adaptée à différents réseaux d'alimentation en eau et systèmes de fluides industriels nécessitant des performances de fermeture personnalisées.

Protection anti-reflux sans claquement

Le mécanisme de fermeture contrôlée réduit l'impact soudain du disque contre le siège de la vanne, contribuant ainsi à prolonger la durée de vie et à maintenir un fonctionnement stable du pipeline.

Structure de vanne papillon robuste

La conception du disque papillon offre des dimensions compactes, un espace d'installation réduit et un fonctionnement fiable dans les systèmes de canalisations de grand diamètre.

Plusieurs options de matériaux

Dafugui fournit différents matériaux de carrosserie et de composants internes en fonction des conditions d'application :

• Fonte ductile GGG40/GGG50 pour les applications générales sur l'eau.
• WCB en acier moulé pour les systèmes industriels à haute pression
• Acier inoxydable CF8/CF8M pour les environnements corrosifs

Contrôle qualité et tests

Chaque DafuguiClapet anti-retour à tampon papillonsubit des procédures d'inspection avant expédition :

Test de coque hydrostatique

Les corps de vanne sont testés sous pression hydraulique conformément aux exigences API 598 pour vérifier la résistance structurelle et la résistance à la pression.

Test d'étanchéité du siège

Des tests d'étanchéité bidirectionnels sont effectués pour confirmer l'étanchéité des vannes et éviter un reflux indésirable.

Contrôle dimensionnel

Les composants critiques, notamment les arbres de vannes, les surfaces d'étanchéité des disques et les dimensions des brides, sont inspectés à l'aide d'un équipement de mesure de précision.

Inspection du revêtement

L'épaisseur du revêtement époxy interne et externe est mesurée pour garantir les performances de protection contre la corrosion.

Applications industrielles

Systèmes d'approvisionnement en eau municipaux

Installée après les stations de pompage et le long des canalisations de transport, la vanne permet de contrôler le débit inverse et de réduire les fluctuations de pression pendant l'arrêt de la pompe.

Pipelines de traitement et de transfert des eaux usées

Convient aux systèmes de traitement des eaux usées où une prévention fiable du reflux et une protection résistante à la corrosion sont requises.

Systèmes d’eau de refroidissement des centrales électriques

Utilisé dans les canalisations de circulation d'eau de refroidissement pour protéger les pompes et maintenir une direction d'écoulement stable.

Pipelines de processus industriels

Applicable aux eaux industrielles, aux eaux usées traitées et à d’autres systèmes liquides non agressifs nécessitant une fermeture contrôlée des vannes.

Avantages de fabrication Dafugui

Capacité d'usinage de précision

Dafugui utilise des équipements d'usinage CNC pour traiter les corps de vannes, les arbres, les disques et les composants d'étanchéité, en maintenant la précision dimensionnelle et la cohérence de l'assemblage.

Ajustement hydraulique personnalisé

Les paramètres du vérin hydraulique peuvent être configurés selon :

• Longueur du pipeline
• Capacité de la pompe
• Pression statique
• Vitesse d'écoulement
• Heure de fermeture requise

Fabrication intégrée et contrôle qualité

Le moulage des vannes, l'usinage, l'inspection de l'assemblage, les tests de pression et l'inspection du revêtement sont contrôlés via un processus de fabrication intégré.

Spécifications techniques

Foire aux questions

Comment un vérin d'amortissement hydraulique améliore-t-il un clapet anti-retour papillon ?

Un clapet anti-retour à tampon papillon avec cylindre d'amortissement hydraulique contrôle la vitesse de fermeture finale du disque de la vanne. Comparé aux méthodes de fermeture mécanique conventionnelles, il offre une résistance réglable lors de la course finale, contribuant ainsi à réduire les changements brusques de pression provoqués par une fermeture rapide de la vanne.

La vitesse de fermeture hydraulique peut-elle être ajustée après l'installation ?

Oui. Le système hydraulique peut être équipé de composants d'étranglement réglables, permettant au personnel de maintenance de modifier les caractéristiques de fermeture en fonction des conditions réelles de fonctionnement du pipeline.

Quels matériaux sont disponibles pour les applications corrosives ?

Dafugui propose des composants CF8/CF8M en acier inoxydable et des options de revêtement résistant à la corrosion pour les applications impliquant des eaux usées, des fluides industriels ou des environnements nécessitant une protection renforcée contre la corrosion.

Quels documents de contrôle sont disponibles pour les commandes à l'exportation ?

Dafugui peut fournir des dossiers d'inspection, des rapports de tests de pression, une documentation sur les matériaux et une assistance à l'inspection tierce selon les exigences du projet du client.
