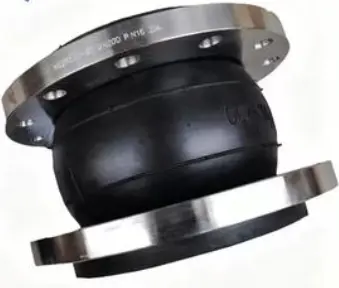

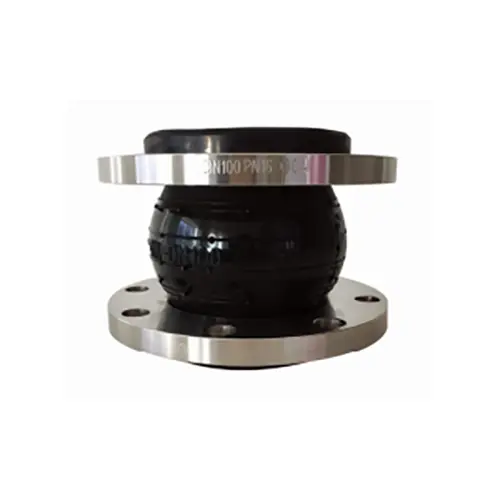

Joint de dilatation en caoutchouc à sphère unique

Le joint de dilatation en caoutchouc à sphère unique (également connu sous le nom de joint en caoutchouc flexible à sphère unique ou isolateur de vibrations) est un connecteur flexible de pipeline hautement élastique. Le produit se compose d'un corps de sphère en caoutchouc (couche de caoutchouc interne, renfort en tissu de corde de nylon, couche de caoutchouc externe) combiné à des brides métalliques lâches, moulées par vulcanisation à haute température et haute pression. Les produits sont strictement conformes aux normes GB/T 26121, avec de multiples contrôles de qualité depuis les matières premières jusqu'aux produits finis, présentant une densité interne élevée et une déformation élastique importante. Les matériaux sphériques comprennent le NR, le NBR, l'EPDM, le CR, le FKM, etc., offrant une résistance à la chaleur, aux acides, aux alcalis, à la corrosion et à l'huile. Les matériaux de bride incluent l'acier au carbone Q235 ou l'acier inoxydable 304/316L.

Deux fonctions principales : compensation de déplacement + amortissement des vibrations

Le joint de dilatation en caoutchouc à sphère unique remplit deux fonctions principales pendant le fonctionnement :

Premièrement, l’indemnisation du déplacement. Lorsque les pipelines subissent une dilatation/contraction thermique en raison de changements de température ou d'un déplacement dû aux vibrations de l'équipement, la sphère en caoutchouc subit une déformation élastique grâce à sa structure incurvée unique, convertissant la contrainte de déplacement du pipeline en énergie de déformation élastique, absorbant efficacement les déplacements axiaux, latéraux et angulaires et réduisant la contrainte du pipeline.

Deuxièmement, l’amortissement des vibrations et la réduction du bruit. Le caoutchouc, en tant que mauvais conducteur, bloque efficacement la transmission des vibrations et du bruit dans les pipelines, protégeant les pompes, les vannes et autres équipements des dommages causés par les vibrations tout en réduisant le bruit solidien.

Applications

Largement utilisé dans l'approvisionnement en eau et le drainage, l'eau en circulation, la CVC, la protection incendie, la fabrication du papier, les produits pharmaceutiques, chimiques, marins, électriques et autres systèmes de canalisations. Particulièrement adapté pour :

• Connexions d'aspiration/refoulement de la pompe --- absorbant les vibrations de la pompe pour protéger l'équipement en aval
• Coudes de pipeline --- compensant les écarts d'installation et le déplacement thermique
• Systèmes de protection contre l'incendie --- reliant les pompes à incendie aux pipelines, absorbant les fluctuations de pression
• Systèmes de circulation d'eau de refroidissement --- eau d'alimentation des centrales thermiques et circulation de refroidissement
• Pipelines avec des changements de température fréquents --- absorbant efficacement les déplacements thermiques répétés

Les fluides appropriés comprennent : l'air, l'air comprimé, l'eau, l'eau de mer, l'eau chaude, l'huile, les acides faibles, les alcalis faibles, etc.

Guide de sélection des matériaux

FAQ

Q1 : Quelle est la différence entre une sphère simple et une sphère double ? Comment choisir ?

R : La sphère unique a une structure plus simple, une taille plus petite et un coût inférieur, adaptée à la compensation générale du déplacement et à l’amortissement des vibrations. La double sphère offre une compensation plus importante et un meilleur amortissement, adaptée aux déplacements importants ou aux vibrations sévères. Une seule sphère suffit pour les conditions générales ; Dafugui peut aider à la sélection.

Q2 : Comment sélectionner le matériau en caoutchouc en fonction du support ?

A : Eau/air → NR ; Huile → NBR ; Acides/alcalis/extérieur → EPDM ; Haute température/corrosif → FKM. Dafugui peut fournir des recommandations professionnelles basées sur vos conditions d’exploitation.

Q3 : Combien de temps dure le produit ? Quand remplacer ?

R : 3 à 5 ans dans des conditions normales. Remplacez-le si des fissures, un vieillissement, un renflement ou une fuite continue sont constatés à la surface de la sphère. Dafugui fournit des pièces de rechange d'origine.
