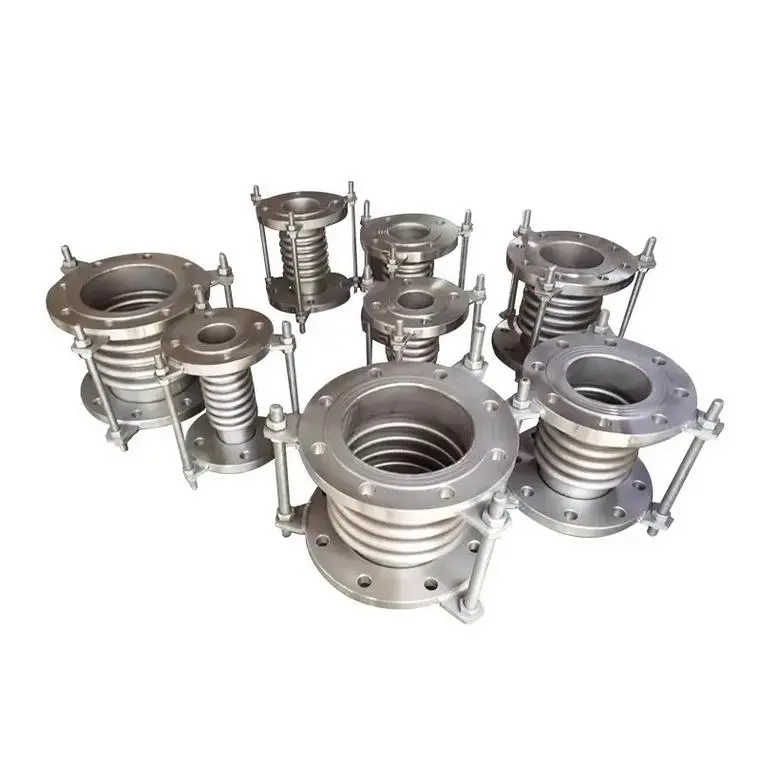

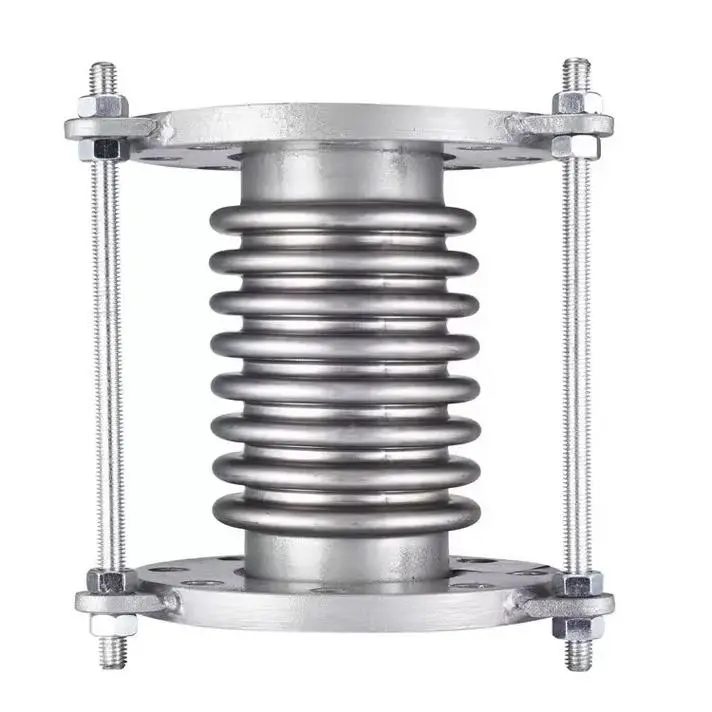

Joint de dilatation à soufflet

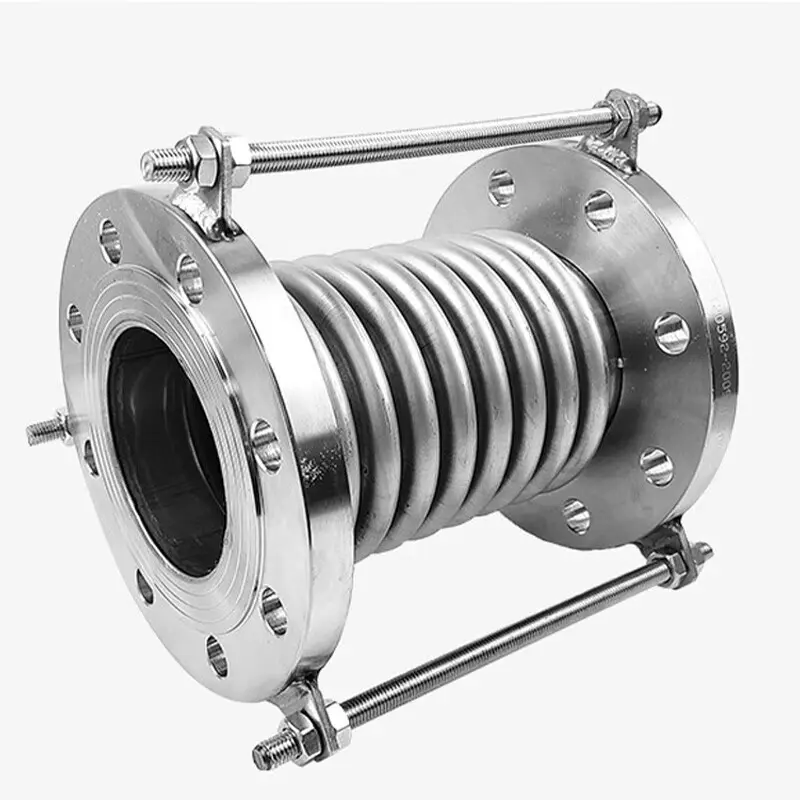

Le joint de dilatation à soufflet, également connu sous le nom de joint de dilatation, est un élément de compensation qui utilise la déformation élastique du soufflet pour compenser le déplacement thermique du pipeline, la déformation mécanique et absorber les vibrations. Il se compose d'un soufflet (un élément élastique) comme corps de travail principal, ainsi que de tuyaux d'extrémité, de supports, de brides, de conduits et d'autres accessoires. Les méthodes de connexion incluent les types à brides et soudés.

Principe de fonctionnement

Le principe de fonctionnement principal du joint de dilatation à soufflet est d'utiliser la déformation élastique du soufflet pour absorber et compenser les déplacements axiaux, angulaires, latéraux et combinés provoqués par la déformation thermique, la déformation mécanique et diverses vibrations mécaniques dans les pipelines.

Lorsque les pipelines se dilatent ou se contractent en raison des changements de température, le soufflet subit une déformation grâce à sa structure ondulée unique, convertissant la contrainte de déplacement du pipeline en énergie de déformation élastique du soufflet, réduisant ainsi la contrainte de déformation du pipeline et prolongeant sa durée de vie. De plus, le joint de dilatation à soufflet offre de multiples fonctions, notamment la résistance à la pression, l'étanchéité, la résistance à la corrosion, la résistance à la température, la résistance aux chocs, l'amortissement des vibrations et la réduction du bruit.

Avantages clés

Types principaux

Les compensateurs à soufflet sont principalement classés en trois catégories en fonction du mode de compensation :

Type axial :Absorbe principalement le déplacement axial

Type latéral :Absorbe principalement le déplacement latéral

Type angulaire :Absorbe principalement le déplacement angulaire

Des types à pression équilibrée et diverses configurations de compensation combinée sont également disponibles. En fonction du matériau, ils peuvent être divisés en types métalliques et non métalliques. Dafugui peut fournir des recommandations de type correspondantes basées sur les modèles de déplacement spécifiques et les conditions de fonctionnement de votre système de pipelines.

Guide d'installation

1. Inspection avant installation :Vérifier le modèle, les spécifications et la configuration du pipeline pour garantir la conformité aux exigences de conception
2. Confirmation de l'itinéraire :Pour les compensateurs avec manchons internes, assurez-vous que la direction du manchon s'aligne avec la direction du débit du fluide.
3. Aucun ajustement forcé :N'utilisez pas la déformation du compensateur pour ajuster les écarts d'installation du pipeline, car cela affecte le fonctionnement normal et la durée de vie
4. Protéger le soufflet :Empêche les projections de soudure d'entrer en contact avec la surface du soufflet et évite les dommages mécaniques lors de l'installation.
5. Supprimer les dispositifs de positionnement :Retirer les dispositifs de positionnement auxiliaires utilisés pour le transport une fois l'installation du pipeline terminée.
6. Essais hydrostatiques :Renforcez les supports de tuyaux fixes aux extrémités du pipeline où les compensateurs sont installés pendant les essais hydrostatiques
7. Pièces mobiles :Tous les composants mobiles ne doivent pas être limités par des structures externes

FAQ

Q1 : Quelle est la différence entre les joints de dilatation à soufflet et les joints de dilatation à manchon ? Comment choisir ?

R : Les joints de dilatation à soufflet absorbent le déplacement grâce à la déformation élastique du soufflet, offrant une grande capacité de compensation, une bonne étanchéité et une aptitude au déplacement multidirectionnel. Les compensateurs à manchon absorbent le déplacement axial grâce au glissement du manchon, avec une structure plus simple mais nécessitant un entretien régulier. Les compensateurs à soufflet sont plus largement utilisés dans les conditions générales. La sélection doit être basée sur le type de déplacement, la pression de service et la température ; L'équipe technique de Dafugui peut vous aider avec le dimensionnement.

Q2 : Comment sélectionner le matériau du soufflet pour les joints de dilatation ?

R : Les matériaux courants incluent l’acier inoxydable 304, 316L, 321, etc. Le 304 convient aux conditions générales ; Le 316L offre une meilleure résistance à la corrosion pour les environnements chimiques et marins ; Le 321 offre une meilleure résistance aux hautes températures pour les conduites de vapeur. Dafugui peut vous recommander des matériaux appropriés en fonction de votre type de support et des conditions de température.

Q3 : Le joint de dilatation à soufflet nécessite-t-il un entretien régulier ? Que faut-il vérifier ?

R : Oui. Une inspection régulière est recommandée : vérifiez la surface du soufflet pour déceler des fissures, de la corrosion ou des dommages mécaniques ; vérifier le jeu des boulons de connexion de la bride ; vérifier le positionnement correct des dispositifs de limitation. Si des dommages ou une déformation importants sont constatés sur le soufflet, remplacez-le rapidement pour éviter les accidents de pipeline.

Q4 : Dafugui prend-il en charge la personnalisation des joints de dilatation à soufflet ?

R : Oui. Nous proposons des services de personnalisation non standard, notamment des diamètres non standard, des matériaux spéciaux (par exemple, des alliages à base de nickel), des exigences particulières en matière de pression de service et de température. Veuillez fournir vos paramètres de fonctionnement et notre équipe technique développera une solution personnalisée.
