Pourquoi les ingénieurs hydrauliques préfèrent-ils les vannes papillon pour les applications de stations de pompage ?

Entrez dans n'importe quelle station de pompage d'eau municipale et vous les verrez : des rangées de vannes contrôlant le débit d'eau à travers d'énormes pompes, collecteurs et conduites de refoulement. Pendant des décennies, le robinet-vanne a été le choix par défaut pour ces points d’isolement critiques. Mais depuis vingt ans, une révolution tranquille s’est produite. Les ingénieurs hydrauliques spécifient de plus en plus les vannes papillon pour les applications de stations de pompage. La raison n'est pas un facteur unique mais une combinaison d'avantages qui font que leVanne papillonparticulièrement adapté aux exigences des infrastructures hydrauliques modernes. De la conception compacte en plaquette qui permet d'économiser de l'espace dans les galeries de vannes encombrées au fonctionnement quart de tour qui permet une isolation rapide, la vanne papillon s'est révélée être une solution fiable, efficace et rentable.

Une vanne papillon est une vanne quart de tour qui utilise un disque rotatif pour contrôler le débit. Le disque est monté sur un arbre et tourne à l'intérieur du corps de vanne. Lorsque le disque est perpendiculaire au flux, la vanne est fermée. Lorsqu'elle est parallèle au débit, la vanne est ouverte. Le joint est créé par un siège en élastomère qui entre en contact avec le bord du disque. Cette conception simple offre plusieurs avantages par rapport aux autres types de vannes : elle est compacte, légère et nécessite un faible couple de fonctionnement. Il peut être actionné manuellement avec un volant ou un levier, ou automatisé avec un actionneur électrique ou pneumatique. Et il assure une fermeture étanche aux bulles, ce qui est essentiel pour l’isolation de la pompe. Cet article examinera pourquoi les ingénieurs hydrauliques préfèrent les vannes papillon pour les applications de stations de pompage, en couvrant les avantages techniques, les spécifications clés et les considérations pratiques qui motivent cette préférence. Nous fournirons également des spécifications détaillées pour nos produits de vanne papillon de notre usine de Vanne de tuyau Dafugui Co., Ltd.

Table des matières

• 1. Qu'est-ce qu'une vanne papillon et comment fonctionne-t-elle ?
• 2. Pourquoi la conception compacte est-elle importante dans les stations de pompage ?
• 3. Comment un faible couple améliore-t-il l'opérabilité et l'automatisation ?
• 4. Quelles technologies d’étanchéité assurent une fermeture étanche aux bulles ?
• 5. Comment une vanne papillon se compare-t-elle aux vannes à vanne et à bille ?
• 6. Quelles sont les principales spécifications des vannes papillon des stations de pompage ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce qu'une vanne papillon et comment fonctionne-t-elle ?

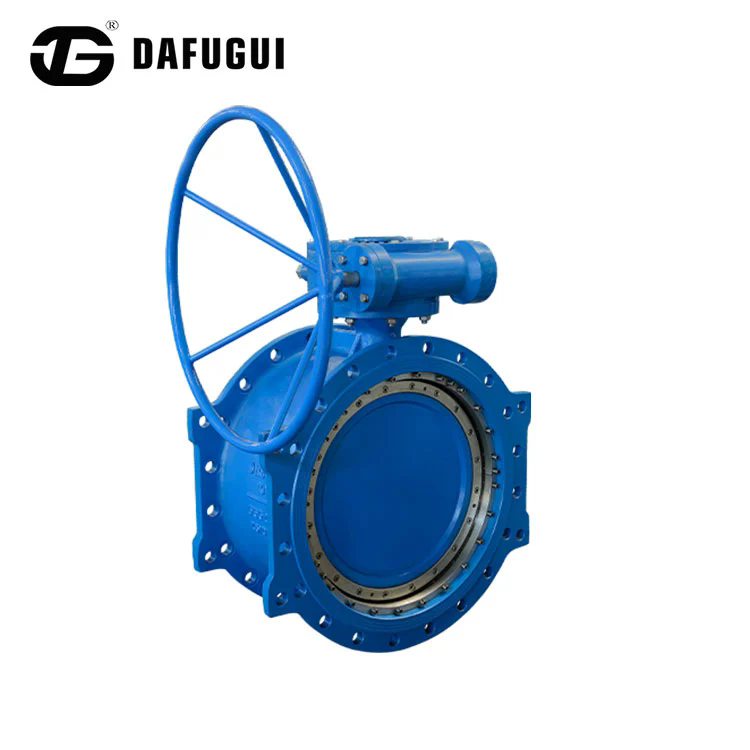

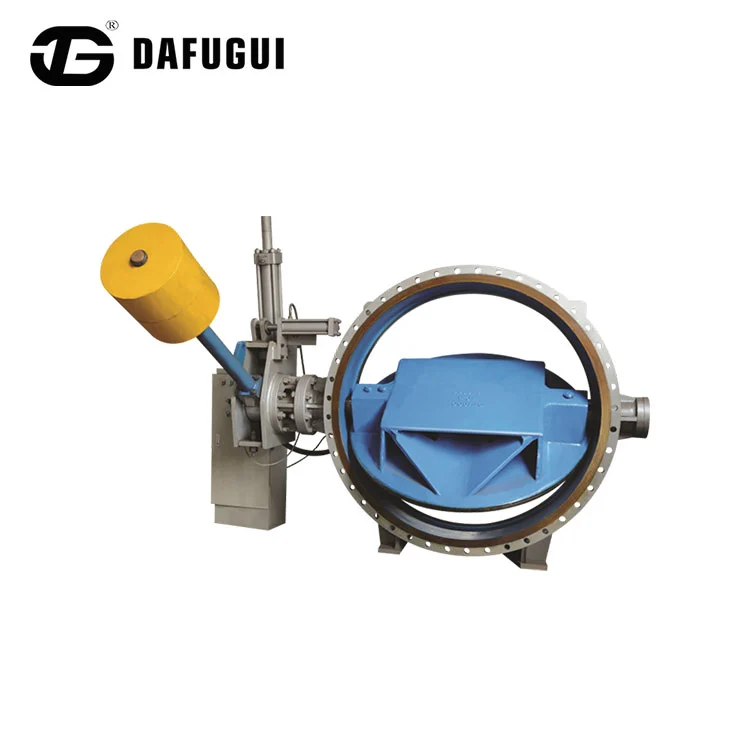

Une vanne papillon est une vanne quart de tour qui régule le débit à l'aide d'un disque circulaire monté sur un arbre central. Le disque tourne à l'intérieur du corps de vanne. En position fermée, le disque est perpendiculaire au chemin d'écoulement, bloquant le passage du fluide. En position ouverte, le disque est parallèle au flux, permettant au fluide de passer avec une résistance minimale. L'étanchéité est créée par un siège en élastomère qui est soit collé au corps de la vanne (siège élastique), soit remplaçable (siège PTFE). L'arbre est relié à un mécanisme de commande (un levier, un volant ou un actionneur) qui fait tourner le disque. La vanne est généralement installée entre deux brides, d'où le terme de conception « wafer ». Il peut également être calé, ce qui permet d'installer la vanne en extrémité de canalisation sans bride aval.

La conception d'une vanne papillon offre plusieurs avantages inhérents pour les applications de stations de pompage. Le premier est sa dimension compacte en face-à-face. Une vanne papillon prend beaucoup moins de place qu’une vanne à vanne du même diamètre. Ceci est essentiel dans les stations de pompage, où la galerie des vannes est souvent encombrée de pompes, de tuyaux et d'autres équipements. La seconde est son faible poids. Une vanne papillon est nettement plus légère qu'une vanne à vanne, ce qui facilite l'installation et réduit la charge structurelle sur le système de tuyauterie. Le troisième est son fonctionnement quart de tour. Le disque ne tourne que de 90 degrés, ce qui signifie que la vanne peut être ouverte ou fermée rapidement. Ceci est essentiel pour l’isolement d’urgence et pour les procédures de démarrage et d’arrêt de la pompe. Le tableau ci-dessous résume les composants de base d'une vanne papillon.

ÀVanne de tuyau Dafugui Co., Ltd., notre usine fabrique des vannes papillon pour les applications de stations de pompage dans une gamme de tailles et de configurations. Nous proposons des modèles de plaquettes et de cosses, des sièges résilients et en PTFE, ainsi que des opérateurs manuels et automatisés. Notre équipe d'ingénieurs travaille en étroite collaboration avec les ingénieurs hydrauliques pour sélectionner la vanne optimale pour chaque application, garantissant ainsi des performances fiables et une longue durée de vie.

2. Pourquoi la conception compacte est-elle importante dans les stations de pompage ?

La conception compacte d’une vanne papillon est l’une des raisons les plus importantes de sa popularité dans les stations de pompage. Une station de pompage est un ensemble complexe de pompes, de moteurs, de tuyaux, de vannes et de commandes. L'espace est toujours limité. La galerie des vannes doit offrir suffisamment d'espace pour l'accès pour la maintenance, mais elle doit également être aussi petite que possible pour réduire les coûts de construction. Une vanne papillon prend beaucoup moins de place qu'un robinet-vanne ou un robinet à tournant sphérique du même diamètre. Par exemple, une vanne papillon de 12 pouces (DN300) a une dimension face à face d'environ 78 mm, tandis qu'une vanne à vanne de la même taille a une dimension face à face d'environ 300 mm. Cela signifie qu'une vanne papillon peut économiser plus de 220 mm d'espace par vanne. Dans une station de pompage comportant des dizaines de vannes, ce gain de place est substantiel. Le tableau ci-dessous compare les dimensions face à face des vannes papillon et des vannes à vanne pour les tailles courantes.

Les économies d'espace apportées par les vannes papillon se traduisent directement par des économies de coûts pour la station de pompage. Une galerie de vannes plus petite signifie moins de béton, moins d’acier de construction et moins de terrain. Cela signifie également des conduites plus courtes, ce qui réduit les pertes de charge et les coûts de pompage. Dans une grande station de pompage municipale, les économies peuvent être importantes. Dans notre usine, nous concevons nos vannes papillon pour qu'elles soient aussi compactes que possible sans compromettre les performances. Nous utilisons l'analyse par éléments finis (FEA) pour optimiser la géométrie du corps et du disque en termes de caractéristiques de résistance et d'écoulement. Notre objectif est de fournir une vanne à la fois compacte et fiable.

3. Comment un faible couple améliore-t-il l'opérabilité et l'automatisation ?

Le faible couple de fonctionnement d'une vanne papillon constitue un autre avantage clé pour les applications de stations de pompage. Le couple est la force nécessaire pour faire tourner l’arbre de la vanne. Dans un robinet-vanne, le couple est élevé car le robinet-vanne doit être soulevé contre le débit et le frottement de la garniture de tige. Dans une vanne papillon, le couple est beaucoup plus faible car le disque tourne dans le flux plutôt que contre lui. Le faible couple signifie que la vanne peut être actionnée manuellement avec un petit volant ou un petit levier, même pour les grandes tailles. Cela signifie également que la vanne peut être automatisée avec un actionneur plus petit et moins coûteux. Ceci est particulièrement important dans les stations de pompage, où de nombreuses vannes sont automatisées pour le contrôle à distance et l'optimisation des processus. Le tableau ci-dessous compare le couple de fonctionnement des vannes papillon et des vannes à vanne pour les tailles courantes.

Le faible couple de la vanne papillon présente plusieurs avantages pratiques. Premièrement, cela rend l’opération manuelle plus facile et plus rapide. Un seul opérateur peut ouvrir ou fermer une grande vanne papillon avec un simple levier. Deuxièmement, cela réduit la taille et le coût de l’actionneur. Un actionneur plus petit consomme moins d’énergie et nécessite moins d’entretien. Troisièmement, cela réduit les contraintes sur l’arbre et les roulements de la vanne, prolongeant ainsi la durée de vie de la vanne. Chez Dafugui, notre usine conçoit nos vannes papillon pour un faible couple de fonctionnement. Nous utilisons des roulements de précision et des matériaux de siège à faible friction pour minimiser le couple. Nous proposons également une gamme d'opérateurs, notamment des leviers manuels, des volants, des actionneurs électriques et des actionneurs pneumatiques, pour répondre aux différentes exigences d'automatisation.

4. Quelles technologies d’étanchéité assurent une fermeture étanche aux bulles ?

Une fermeture étanche aux bulles est essentielle pour les applications de stations de pompage. Lorsqu’une pompe est isolée pour maintenance, la vanne doit arrêter complètement le débit d’eau. Même une petite fuite peut entraîner des risques pour la sécurité, des dégâts des eaux et une inefficacité du processus. Le système d’étanchéité d’une vanne papillon est donc une caractéristique de conception essentielle. La technologie d'étanchéité la plus courante est le siège élastique, fabriqué à partir d'un matériau élastomère tel que l'EPDM ou le NBR. Le siège est collé au corps de la vanne et lorsque le disque se ferme, il se comprime contre le siège, créant ainsi un joint étanche. Le matériau du siège doit être compatible avec la chimie de l'eau et la température de fonctionnement. Pour des températures plus élevées ou une eau plus agressive, un siège en PTFE peut être utilisé. Le tableau ci-dessous résume les technologies d'étanchéité utilisées dans nos vannes papillon.

Dans notre usine, nous utilisons uniquement des matériaux de siège de haute qualité provenant de fournisseurs réputés. Nous testons chaque vanne pour détecter les fuites à la pression de fonctionnement maximale avant son expédition. Nous proposons également une gamme de modèles de sièges, notamment des sièges collés et des sièges remplaçables, pour répondre à différentes préférences en matière de maintenance. Notre objectif est de fournir une vanne papillon qui offre une fermeture fiable et étanche aux bulles tout au long de sa durée de vie.

5. Comment une vanne papillon se compare-t-elle aux vannes à vanne et à bille ?

Lors de la sélection d'une vanne pour une application de station de pompage, les ingénieurs disposent de plusieurs options, notamment des vannes à vanne, des vannes à bille et des vannes papillon. Chaque type a ses propres forces et faiblesses, et le choix dépend des exigences spécifiques de l'application. Le tableau ci-dessous compare les principales caractéristiques de ces types de vannes.

Comme le montre le tableau, la vanne papillon offre la meilleure combinaison de compacité, de faible poids, de faible couple et de rentabilité pour les applications de stations de pompage. Alors que le robinet-vanne présente une chute de pression plus faible lorsqu'il est complètement ouvert, la chute de pression de la vanne papillon est acceptable pour la plupart des applications de stations de pompage, en particulier lorsque la vanne est correctement dimensionnée. Le robinet à tournant sphérique offre une excellente étanchéité mais est plus cher et plus volumineux que le robinet papillon. Chez Dafugui Pipe Valve Co., Ltd., nous possédons une vaste expérience dans la fourniture de vannes papillon pour les stations de pompage et pouvons fournir une assistance technique pour vous aider à sélectionner la vanne adaptée à votre application.

6. Quelles sont les principales spécifications des vannes papillon des stations de pompage ?

Les principales spécifications d'une vanne papillon utilisée dans les applications de stations de pompage comprennent la taille, la pression nominale, le matériau du corps, le matériau du disque, le matériau de l'arbre, le matériau du siège, le raccordement d'extrémité et le type d'opérateur. Le tableau ci-dessous fournit un résumé des spécifications typiques de nos vannes papillon.

Dans notre usine, nous fabriquons des vannes papillon pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la vanne pour répondre aux exigences spécifiques du projet, notamment des matériaux spéciaux, des connexions d'extrémité spéciales et des mécanismes de fonctionnement spéciaux. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre une vanne papillon à plaquette et une vanne papillon à cosse ?

Réponse : Une vanne papillon à plaquette est conçue pour être installée entre deux brides. La vanne est maintenue en place par les boulons à bride qui traversent le corps de la vanne. Une vanne papillon à ergot possède des inserts filetés sur le corps qui lui permettent d'être installée à l'extrémité d'un tuyau sans bride en aval. La conception à cosse est utile pour les services sans issue et pour la maintenance où un côté de la vanne doit être déconnecté. Chez Dafugui Pipe Valve Co., Ltd., nous fabriquons des vannes papillon à plaquettes et à cosses.

Question 2 : Une vanne papillon peut-elle être utilisée pour le contrôle du débit, ou uniquement pour l'isolation ?

Réponse : Une vanne papillon peut être utilisée à la fois pour l’isolation et le contrôle du débit. Étant donné que le disque tourne dans le trajet d'écoulement, il peut être positionné à des angles intermédiaires pour réguler le débit. Cependant, pour un contrôle précis du débit, une vanne papillon de contrôle spécialement conçue avec un disque caractérisé peut être nécessaire. Pour les applications d'étranglement simples, une vanne papillon standard suffit souvent. Notre équipe d'ingénieurs peut vous conseiller sur la meilleure vanne pour vos besoins spécifiques en matière de contrôle de débit.

Question 3 : Comment sélectionner le matériau de siège adapté à ma station de pompage ?

Réponse : Le matériau du siège dépend de la composition chimique de l'eau, de la température de fonctionnement et de la durée de vie requise. L'EPDM est le choix standard pour l'eau potable et les eaux usées car il résiste à l'eau, à la vapeur et aux produits chimiques doux et présente une large plage de températures. Le NBR est utilisé lorsque l’eau peut contenir de l’huile ou du carburant. Le PTFE est utilisé pour l'eau à haute température ou les produits chimiques agressifs. Viton est utilisé pour les conditions chimiques et thermiques les plus exigeantes. Notre équipe technique peut vous aider à sélectionner le matériau de siège adapté à votre application.

Question 4 : À quelle fréquence une vanne papillon doit-elle être entretenue ?

Réponse : La fréquence de maintenance dépend de l'application et des conditions de fonctionnement. Pour les vannes des stations de pompage, nous recommandons une inspection visuelle trimestrielle, un contrôle opérationnel semestriel et une révision complète tous les 3 à 5 ans ou après un nombre spécifié de cycles. L'inspection doit inclure la vérification des fuites, la vérification du couple de fonctionnement et l'inspection de l'usure du siège. Un entretien régulier garantit des performances fiables et une longue durée de vie.

Question 5 : Une vanne papillon peut-elle être automatisée ?

Réponse : Oui, une vanne papillon peut être automatisée avec un actionneur électrique ou pneumatique. Les actionneurs électriques sont couramment utilisés dans les stations de pompage pour le contrôle à distance et l'intégration avec le système SCADA de l'usine. Les actionneurs pneumatiques sont utilisés là où l'air comprimé est disponible et où un fonctionnement rapide est requis. Dans notre usine, nous proposons une gamme d'actionneurs et pouvons fournir des ensembles de vannes complets avec l'actionneur monté et testé.

8. Conclusion

Les vannes papillon sont préférées par les ingénieurs hydrauliques pour les applications de stations de pompage car elles offrent une combinaison unique d'avantages : conception compacte, construction légère, faible couple de fonctionnement, étanchéité aux bulles et rentabilité. Ces avantages se traduisent par des galeries de vannes plus petites, des coûts de construction inférieurs, un fonctionnement plus facile et des performances fiables. Chez Dafugui Pipe Valve Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des vannes papillon qui répondent aux exigences les plus exigeantes des applications de stations de pompage. Nous utilisons des matériaux de haute qualité, des processus de fabrication de précision et des tests rigoureux pour garantir que chaque vanne que nous produisons offre des performances fiables et une longue durée de vie.

Que vous conceviez une nouvelle station de pompage, modernisiez une installation existante ou entreteniez un système d'eau industriel, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins. Nous pouvons fournir des spécifications détaillées du produit, une aide à la sélection des matériaux et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les projets d'infrastructures hydrauliques dans le monde entier.

Contactez Dafugui Pipe Valve Co., Ltd. aujourd'huipour discuter de vos besoins en matière de vanne papillon et découvrir comment nos vannes peuvent améliorer l'efficacité et la fiabilité de votre station de pompage.
