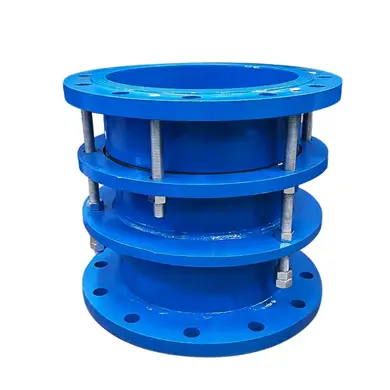

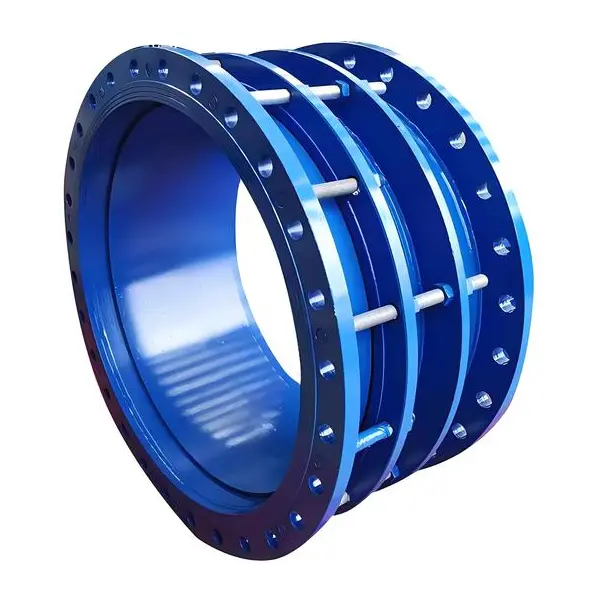

Joint de dilatation limité à double bride

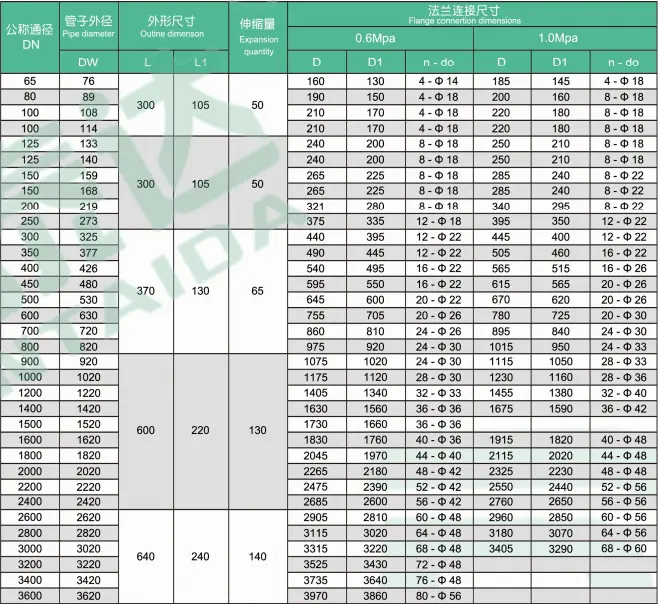

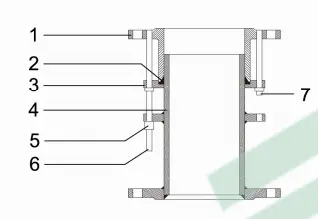

Le joint de dilatation limité à double bride (également connu sous le nom de joint de dilatation lâche) se compose d'un corps, d'une bague d'étanchéité, d'un presse-étoupe, d'un tuyau télescopique et d'écrous de limite. Dafugui a des années d'expérience dans la fabrication d'équipements de pipeline et suit strictement les normes GB/T 12465, avec de multiples inspections de qualité, des matières premières aux produits finis. Les tailles vont du DN50 au DN3000 mm, des pressions de 0,6 à 2,5 MPa, les matériaux incluent l'acier au carbone, la fonte ductile ou l'acier inoxydable.

Limiter la protection pour la sécurité

Les doubles écrous se verrouillent au point d'expansion maximum. Le joint glisse librement pendant le mouvement normal, mais une fois que le déplacement dépasse la limite, une limitation rigide s'enclenche pour empêcher l'arrachement ou l'endommagement, protégeant ainsi l'ensemble du système de canalisation.

Étanchéité fiable, étanche

La bague d'étanchéité en forme de coin NBR maintient une excellente étanchéité même pendant le mouvement télescopique. Testé sous pression avec zéro fuite dans la plage nominale, adapté à l'eau, au pétrole, au gaz, à la vapeur et à d'autres fluides.

Installation et applications faciles

La conception à double bride se connecte directement aux brides du pipeline sans outils spéciaux. Serrez simplement les boulons du presse-étoupe en diagonale et ajustez les écrous de limite. Pour une installation en hauteur, seuls des supports fixes aux deux extrémités sont nécessaires.

Ce produit conviendra également aux systèmes municipaux d'approvisionnement en eau et de drainage, de traitement des eaux usées, de pétrochimie, d'énergie, de métallurgie et de tuyauterie marine. Transporte l'eau de mer, l'eau douce, les eaux usées, le pétrole brut, le fioul, l'air, le gaz et la vapeur jusqu'à 250 ℃.

FAQ

Q1 : Quelle est la différence entre un joint de dilatation limité à double bride et un joint de dilatation lâche standard ?

R : Un joint de dilatation lâche standard fournit uniquement une protection contre l'expansion sans limite, ce qui peut provoquer un déplacement excessif et des fuites. Ce produit ajoute une limitation à double écrou qui se verrouille automatiquement en cas de déplacement excessif, offrant ainsi une plus grande sécurité.

Q2 : Comment déterminer la capacité d’extension requise ?

R : Calculez en fonction de la longueur du tuyau, de la différence de température et du coefficient de dilatation linéaire. Il est recommandé d'ajouter une marge de 20 à 30 % à la valeur théorique. Contactez l'équipe technique de Dafugui pour obtenir de l'aide sur le dimensionnement.

Q3 : À quelle fréquence la bague d’étanchéité doit-elle être remplacée ?

R : Généralement 3 à 5 ans, en fonction de la corrosivité et de la température moyennes. Remplacez-le en cas de fissures, de durcissement ou de fuites mineures continues. Dafugui fournit des pièces de rechange d'origine.

Q4 : Les tailles non standard ou les matériaux spéciaux peuvent-ils être personnalisés ?

R : Oui. Nous prenons en charge les diamètres non standard, l'acier inoxydable 316L, les bagues d'étanchéité FKM et d'autres personnalisations. Fournissez vos paramètres de fonctionnement et nous trouverons une solution.

Pourquoi choisir Dafugui

• Des années d'expérience dans les équipements de pipelines avec un contrôle qualité strict
• Les produits répondent aux normes nationales ; rapports de tests disponibles
• Personnalisation prise en charge avec des délais de livraison stables
• Conseils d'installation et garantie après-vente fournis
