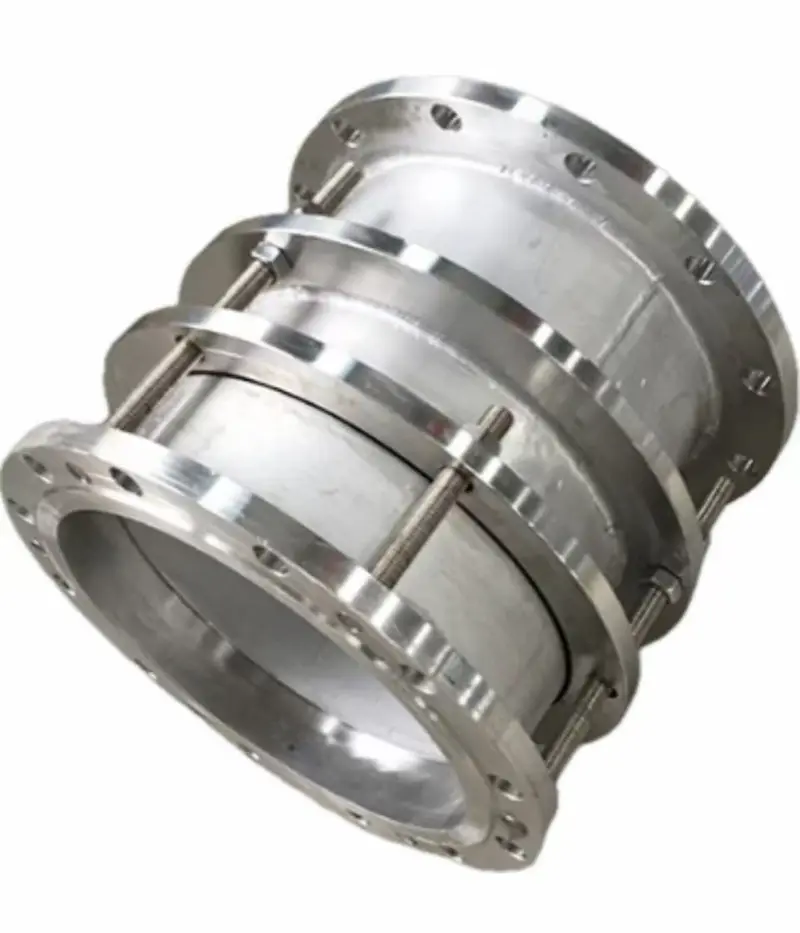

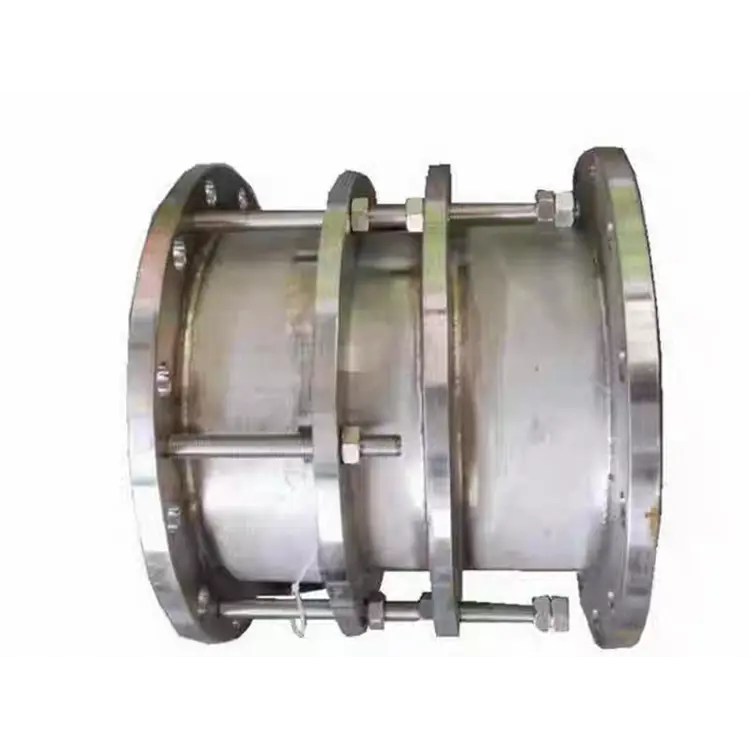

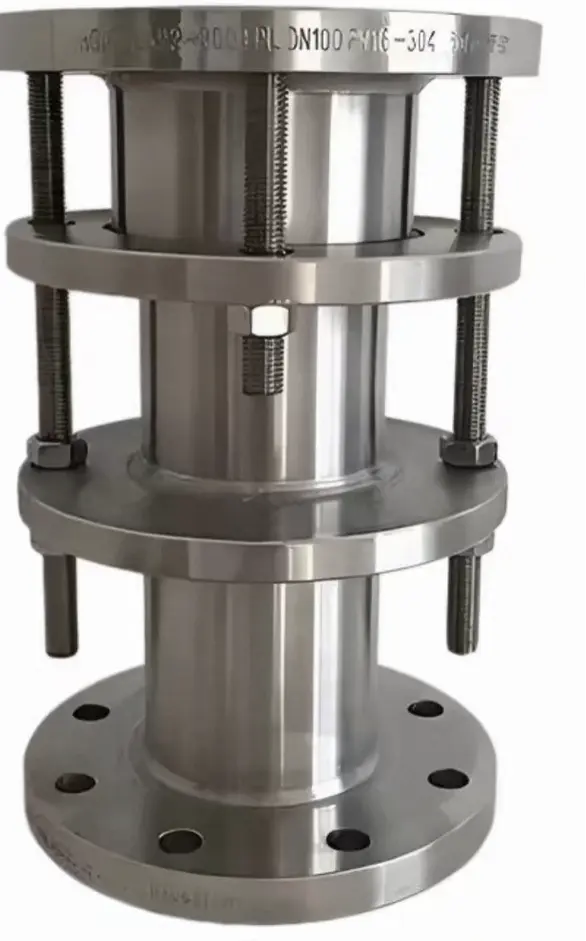

Joint de dilatation en acier à double bride

Le joint de dilatation en acier à double bride (également connu sous le nom de type VSSJA-2/B2F) se compose d'un corps, d'une bague d'étanchéité, d'un presse-étoupe, d'un tuyau télescopique et d'écrous de limite. Le produit intègre un dispositif de limite basé sur la structure d'expansion lâche, verrouillé avec des doubles écrous au point d'expansion maximale. Le tuyau se dilate et se contracte librement dans la plage autorisée ; une fois la limite dépassée, une limitation rigide s’enclenche.

Dafugui, situé à Wenzhou, Zhejiang, est équipé d'installations d'usinage CNC avancées et d'un système de contrôle qualité strict. De l’arrivée des matières premières à l’expédition du produit fini, chaque processus est soumis à une inspection rigoureuse. Les matériaux peuvent être sélectionnés parmi l'acier au carbone Q235, la fonte ductile QT400-15, l'acier inoxydable 316 ou l'acier moulé en fonction des conditions de fonctionnement, garantissant d'excellentes performances dans divers environnements.

Structure à haute résistance, durabilité durable

Le corps entièrement en acier et la conception du tube télescopique offrent une résistance élevée à la traction et à la compression. Par rapport aux joints en caoutchouc, les joints de dilatation en acier fonctionnent de manière plus stable dans des conditions de température, de pression et de milieux corrosifs, avec une durée de vie plus longue, particulièrement adaptée aux conduites de vapeur et aux systèmes d'eau de circulation industriels.

Limitation précise, protection de sécurité

Le dispositif de limite à double écrou se verrouille avec précision au point d'expansion maximal. Le joint fonctionne librement dans des conditions normales, mais une fois que le déplacement du pipeline dépasse la limite, une limitation rigide s'enclenche immédiatement pour empêcher l'arrachement ou les dommages, évitant ainsi les fuites du pipeline et les pannes d'équipement causées par un déplacement excessif.

Spécifications techniques

Guide d'installation

1. Pré-installation :Desserrez les boulons du presse-étoupe et étendez le produit jusqu'à la longueur d'installation.
2. Connecter les brides :Ajustez la longueur de connexion entre les deux extrémités et les brides du pipeline, en garantissant un bon alignement
3. Serrer les boulons :Serrez les boulons du presse-étoupe uniformément et en diagonale dans l'ordre pour éviter une compression inégale.
4. Ajuster la limitation :Ajustez les écrous de limite à la position de conception pour verrouiller la quantité d'expansion
5. Installation aérienne :Pour les applications aériennes, des supports fixes appropriés doivent être installés aux deux extrémités

FAQ

Q1 : Le joint de dilatation en acier à double bride et le joint de dilatation limité à double bride sont-ils le même produit ?

R : Il s'agit essentiellement de la même catégorie de produits, tous deux conçus pour compenser le déplacement du pipeline avec une protection limitée. Différents fabricants peuvent utiliser différentes conventions de dénomination. Le modèle VSSJA-2 (B2F) de Dafugui couvre les deux. Confirmez simplement que la norme, le diamètre, la pression et le matériau répondent à vos conditions de fonctionnement.

Q2 : Quelle est la différence entre les joints de dilatation en acier et les joints en caoutchouc ? Comment choisir ?

R : Les joints de dilatation en acier présentent une structure entièrement métallique avec une résistance à la température plus élevée (jusqu'à 250 ℃) et une capacité de pression plus élevée (jusqu'à 2,5 MPa), adaptée à la vapeur, à l'eau à haute température et aux milieux corrosifs. Les joints en caoutchouc offrent un meilleur amortissement des vibrations et une meilleure réduction du bruit, adaptés aux conditions normales de température et de basse pression. Si votre pipeline fonctionne à des températures plus élevées ou avec des fluides corrosifs, des joints de dilatation en acier sont recommandés.

Q3 : Dafugui prend-il en charge l’exportation ? Quels marchés desservez-vous ?

R : Oui. Dafugui est situé à Wenzhou, Zhejiang. Nous avons une expérience mature en matière d'emballage et de logistique d'exportation pour garantir la sécurité des produits pendant le transport longue distance.

Q4 : Les tailles non standard ou les matériaux spéciaux peuvent-ils être personnalisés ?

R : Oui. Dafugui prend en charge des services de personnalisation non standard, y compris des diamètres non standard (au-delà de la gamme DN50-DN3000), des matériaux spéciaux (par exemple, entièrement en acier inoxydable 316L, acier inoxydable duplex) et des pressions de service spéciales. Veuillez fournir vos paramètres de fonctionnement et notre équipe technique développera une solution personnalisée.
