Quel rôle jouent les vannes papillon dans la régulation du débit des conduites forcées des centrales hydroélectriques ?

Dans une centrale hydroélectrique, l’eau est le combustible. Il est stocké dans un réservoir, acheminé via une conduite forcée et dirigé vers la turbine qui produit de l'électricité. Le contrôle de ce débit d’eau est essentiel à l’efficacité et à la sécurité de l’ensemble de l’usine. Si le débit est trop élevé, la turbine peut survitesse et être endommagée. Si le débit est trop faible, l’usine fonctionne de manière inefficace. Si le débit doit être arrêté brusquement, la surpression peut rompre la conduite forcée. LeVanne papillonest l’un des éléments clés qui rendent ce contrôle possible. Il s'agit d'une vanne quart de tour qui régule le débit en faisant tourner un disque à l'intérieur du tuyau. Dans les centrales hydroélectriques, les vannes papillon sont utilisées dans la conduite forcée pour isoler la turbine, réguler le débit pendant le démarrage et l'arrêt et assurer un arrêt d'urgence. Ils sont également utilisés dans les systèmes d’eau de refroidissement, les systèmes de drainage et autres circuits auxiliaires.

Le rôle de la vanne papillon dans la régulation du débit des conduites forcées est multiforme. Il doit fournir une fermeture étanche lorsqu'il est fermé, une faible résistance lorsqu'il est ouvert et un contrôle précis lors de la modulation. Il doit résister aux pressions élevées et aux grands diamètres typiques des applications de conduites forcées. Il doit être fiable, car une panne peut provoquer des dégâts catastrophiques. Et il doit être conçu pour gérer les forces dynamiques de l’eau, y compris les coups de bélier qui se produisent lorsque la vanne est fermée rapidement. Cet article examinera le rôle de la vanne papillon dans la régulation du débit de la conduite forcée des centrales hydroélectriques. Nous aborderons les principes de conception, les matériaux, les méthodes d'actionnement et les caractéristiques de performance qui rendent les vannes papillon adaptées à cette application exigeante. Nous fournirons également des spécifications détaillées pour nos vannes papillon de notre usine de Vanne de tuyau Dafugui Co., Ltd.

Table des matières

• 1. Qu'est-ce qu'une vanne papillon et où trouve-t-elle sa place dans une centrale hydroélectrique ?
• 2. Pourquoi les vannes papillon sont-elles préférées pour l'isolation des conduites forcées ?
• 3. Comment une vanne papillon gère-t-elle les coups de bélier et les coups de bélier ?
• 4. Quels matériaux et revêtements garantissent une longue durée de vie en service de conduite forcée ?
• 5. Quelles méthodes d'actionnement sont utilisées pour les vannes papillon à conduite forcée ?
• 6. Quelles spécifications définissent une vanne papillon hydroélectrique ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce qu'une vanne papillon et où trouve-t-elle sa place dans une centrale hydroélectrique ?

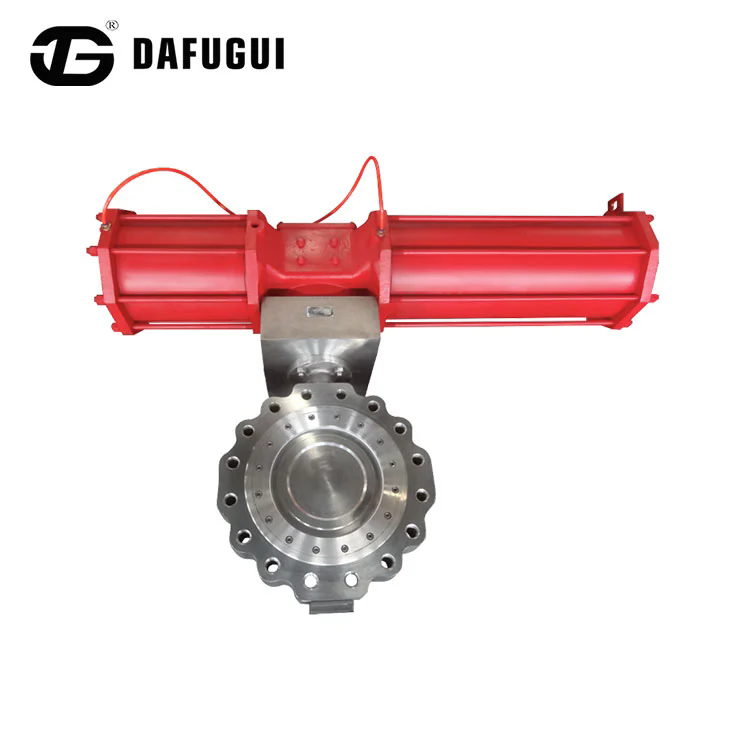

Une vanne papillon est une vanne quart de tour qui contrôle le débit à l'aide d'un disque circulaire monté sur un arbre rotatif. Lorsque la vanne est fermée, le disque est perpendiculaire au débit, le bloquant. Lorsque la vanne est ouverte, le disque est parallèle au débit, permettant à l'eau de passer avec une résistance minimale. Le disque est généralement monté sur un arbre qui traverse le corps de la vanne jusqu'à un actionneur. L'actionneur fait tourner l'arbre de 90 degrés pour ouvrir ou fermer la vanne. Dans une centrale hydroélectrique, les vannes papillon sont utilisées à plusieurs endroits. Le plus important est la conduite forcée, où la vanne isole la turbine de la source d'eau. Cette vanne est souvent appelée « vanne d'entrée de turbine » ou « vanne d'entrée principale ». Son diamètre est généralement important, allant de 1 mètre à 6 mètres ou plus, et il doit supporter des pressions élevées. Les autres applications des vannes papillon dans une centrale hydroélectrique incluent le système d'eau de refroidissement, le système de drainage et le système de protection incendie. Le tableau ci-dessous résume les applications typiques des vannes papillon dans une centrale hydroélectrique.

ÀVanne de tuyau Dafugui Co., Ltd., notre usine fabrique des vannes papillon pour les applications hydroélectriques dans une gamme de tailles et de pressions nominales. Nous possédons une vaste expérience dans la fourniture de vannes pour conduites forcées et systèmes auxiliaires. Notre équipe d'ingénierie travaille en étroite collaboration avec les concepteurs de centrales hydroélectriques pour garantir que la vanne est optimisée pour les conditions de fonctionnement spécifiques.

2. Pourquoi les vannes papillon sont-elles préférées pour l'isolation des conduites forcées ?

Les vannes papillon sont préférées pour l'isolation des conduites forcées pour plusieurs raisons. Le premier est leur conception compacte. Une vanne papillon est beaucoup plus courte en termes de dimension face à face qu'une vanne à vanne ou une vanne à soupape du même diamètre. Cela réduit l'espace requis dans la centrale et le coût de la vanne. La deuxième raison est leur faible chute de pression lorsqu’ils sont complètement ouverts. Le disque d'une vanne papillon est la seule obstruction dans le chemin d'écoulement, et lorsqu'il est parallèle au débit, la chute de pression est minime. Ceci est important pour l’efficacité énergétique, car toute chute de pression dans la conduite forcée représente une perte d’énergie. La troisième raison est leur fonctionnement rapide. Une vanne papillon peut être ouverte ou fermée en quelques secondes, ce qui est essentiel pour un arrêt d'urgence. La quatrième raison est leur capacité à traiter de grands diamètres. Les vannes papillon sont disponibles dans des tailles allant jusqu'à 6 mètres ou plus, ce qui les rend adaptées aux conduites forcées les plus grandes. Le tableau ci-dessous compare les vannes papillon aux autres types de vannes utilisées dans les applications de conduites forcées.

Dans notre usine, nous fabriquons des vannes papillon spécialement conçues pour l’isolation des conduites forcées. Nos vannes sont dotées d'un corps robuste, d'un disque usiné avec précision et d'un système d'étanchéité fiable. Nous utilisons des matériaux et des revêtements de haute qualité pour garantir une longue durée de vie dans l'environnement exigeant des conduites forcées. Notre équipe d'ingénieurs peut vous aider à sélectionner la vanne adaptée aux conditions spécifiques de votre conduite forcée.

3. Comment une vanne papillon gère-t-elle les coups de bélier et les coups de bélier ?

Les coups de bélier, également appelés coups de bélier, constituent l'un des défis les plus importants en matière de régulation du débit des conduites forcées. Lorsqu'une vanne est fermée rapidement, l'élan de l'eau dans la conduite forcée est soudainement arrêté, créant une onde de pression qui remonte dans le tuyau. Cette onde de pression peut représenter plusieurs fois la pression de fonctionnement normale et provoquer des dommages catastrophiques à la conduite forcée, à la vanne et à la turbine. Les vannes papillon sont conçues pour gérer les coups de bélier grâce à une combinaison de fermeture lente et de soulagement des surtensions. L'actionneur de vanne est généralement conçu pour fermer la vanne lentement, sur une période de 30 secondes à plusieurs minutes, afin de minimiser la surpression. De plus, la vanne peut être équipée d'un système de surpression, tel qu'une vanne de dérivation ou un accumulateur, qui absorbe le pic de pression. Le tableau ci-dessous résume les méthodes utilisées pour gérer les coups de bélier dans les vannes papillon à conduite forcée.

Chez Dafugui Pipe Valve Co., Ltd., nos vannes papillon sont conçues pour gérer les surpressions typiques des conduites forcées hydroélectriques. Nous utilisons des actionneurs robustes qui peuvent être programmés pour une fermeture lente et une fermeture en deux étapes. Nous proposons également des vannes de dérivation et des systèmes de surtension en tant qu'accessoires optionnels. Notre équipe d'ingénierie peut analyser les conditions de surtension dans votre conduite forcée et recommander les mesures de contrôle des surtensions appropriées.

4. Quels matériaux et revêtements garantissent une longue durée de vie en service de conduite forcée ?

Les matériaux et revêtements utilisés dans une vanne papillon pour conduite forcée doivent être sélectionnés pour résister aux conditions spécifiques de l'application. Ces conditions incluent la qualité de l'eau (qui peut être de l'eau douce, de l'eau salée ou de l'eau contenant des particules abrasives), la pression de fonctionnement et la température. Les matériaux de corps les plus courants pour les vannes papillon à conduite forcée sont la fonte, la fonte ductile, l'acier au carbone et l'acier inoxydable. Le disque est généralement fabriqué dans le même matériau que le corps ou dans un matériau de qualité supérieure pour une meilleure résistance à la corrosion. L'arbre est généralement en acier inoxydable. Le système d’étanchéité est essentiel. Le siège est généralement fabriqué à partir d'un matériau élastique, tel que l'EPDM ou le caoutchouc nitrile, ou à partir d'un métal pour les applications à haute température ou haute pression. Le tableau ci-dessous résume les matériaux et revêtements utilisés dans nos vannes papillon à conduite forcée.

Dans notre usine, nous sélectionnons les matériaux et les revêtements pour chaque vanne papillon en fonction de l'application spécifique. Nous utilisons des pièces moulées de haute qualité et un usinage de précision pour garantir que nos vannes répondent aux dimensions et tolérances requises. Nous proposons également une gamme de revêtements pour protéger contre la corrosion et l’abrasion. Notre objectif est de fournir des vannes papillon qui fonctionnent de manière fiable pendant toute la durée de vie de la centrale hydroélectrique.

5. Quelles méthodes d'actionnement sont utilisées pour les vannes papillon à conduite forcée ?

L’actionnement d’une vanne papillon à conduite forcée est une considération de conception critique. L'actionneur doit fournir le couple nécessaire pour faire tourner le disque contre la pression de l'eau et le frottement des joints. Il doit également fournir la vitesse et le contrôle requis pour le mode de fonctionnement spécifique. Les méthodes d'actionnement les plus courantes pour les vannes papillon à conduite forcée sont électriques, hydrauliques et pneumatiques. Les actionneurs électriques utilisent un moteur électrique et une boîte de vitesses pour faire tourner l'arbre de la vanne. Ils sont couramment utilisés pour le contrôle modulant et pour les applications où une fermeture lente et contrôlée est requise. Les actionneurs hydrauliques utilisent la pression hydraulique pour déplacer un piston ou une palette, qui fait tourner l'arbre de la vanne. Ils offrent un couple élevé et un fonctionnement rapide, ce qui les rend adaptés aux arrêts d'urgence. Les actionneurs pneumatiques utilisent de l'air comprimé pour déplacer un piston ou un diaphragme. Ils sont moins courants dans les applications de conduites forcées en raison des exigences de couple élevées. Le tableau ci-dessous compare les méthodes d'actionnement.

Chez Dafugui Pipe Valve Co., Ltd., nos vannes papillon peuvent être fournies avec l'une de ces méthodes d'actionnement. Nous travaillons avec nos clients pour sélectionner l'actionneur qui correspond le mieux à leurs exigences de fonctionnement. Nous proposons également une gamme d'options de contrôle, notamment la commande manuelle, le retour de position et la télécommande. Notre objectif est de fournir un ensemble complet de vannes et d'actionneurs qui répond aux besoins spécifiques de la centrale hydroélectrique.

6. Quelles spécifications définissent une vanne papillon hydroélectrique ?

Les spécifications clés d'une vanne papillon hydroélectrique comprennent la taille, la pression nominale, le matériau du corps, le matériau du disque, le matériau du siège, la méthode d'actionnement et la norme de conception. Le tableau ci-dessous fournit un résumé des spécifications typiques de nos vannes papillon à conduite forcée.

Dans notre usine, nous fabriquons des vannes papillon pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la vanne pour répondre aux exigences spécifiques du projet, notamment des tailles spéciales, des matériaux spéciaux et un actionnement spécial. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la taille typique d'une vanne papillon utilisée dans une conduite forcée hydroélectrique ?

Réponse : La taille typique d'une vanne papillon utilisée dans une conduite forcée hydroélectrique varie de 1 mètre à 6 mètres ou plus. La taille est déterminée par le débit et la chute de pression admissible. Les conduites forcées plus grandes nécessitent des vannes plus grandes. Chez Dafugui Pipe Valve Co., Ltd., nous fabriquons des vannes papillon jusqu'à DN6000 et plus sur demande.

Question 2 : Comment actionne-t-on une vanne papillon dans une centrale hydroélectrique ?

Réponse : Les vannes papillon des centrales hydroélectriques sont généralement actionnées par des actionneurs électriques ou hydrauliques. Des actionneurs électriques sont utilisés pour le fonctionnement normal et la régulation du débit. Les actionneurs hydrauliques sont utilisés pour l'arrêt d'urgence et pour les grandes vannes nécessitant un couple élevé. Le choix dépend des exigences spécifiques de l'installation.

Question 3 : Quelle est la différence entre une vanne papillon à siège élastique et une vanne papillon à siège métallique ?

Réponse : Une vanne papillon à siège élastique utilise un matériau de siège souple, tel que l'EPDM ou le caoutchouc nitrile, qui assure une étanchéité parfaite à des pressions et des températures plus basses. Une vanne papillon à siège métallique utilise un siège métallique, qui peut résister à des températures et des pressions plus élevées, mais peut ne pas fournir une étanchéité aussi étanche. Le choix dépend des conditions de fonctionnement de la conduite forcée.

Question 4 : Comment éviter les coups de bélier dans une vanne papillon à conduite forcée ?

Réponse : Les coups de bélier sont évités en fermant la vanne papillon lentement, sur une période de 30 secondes à plusieurs minutes. L'actionneur est programmé pour fournir un profil de fermeture contrôlé. De plus, des systèmes de protection contre les surtensions, tels que des vannes de dérivation ou des réservoirs anti-surtension, peuvent être utilisés pour absorber l'onde de pression. Notre équipe d’ingénierie peut analyser les conditions de surtension dans votre conduite forcée et recommander les mesures appropriées.

Question 5 : À quelle fréquence une vanne papillon à conduite forcée doit-elle être entretenue ?

Réponse : Une vanne papillon à conduite forcée doit être inspectée et entretenue à intervalles réguliers, généralement une fois par an ou après un nombre spécifié de cycles de fonctionnement. L'entretien doit inclure la vérification de l'usure du siège, la lubrification des roulements, le test de l'actionneur et la vérification des performances d'étanchéité. Un entretien régulier garantit un fonctionnement fiable et prolonge la durée de vie de la vanne.

8. Conclusion

Les vannes papillon jouent un rôle essentiel dans la régulation du débit des conduites forcées des centrales hydroélectriques. Ils assurent l'isolation, le contrôle du débit et l'arrêt d'urgence. Ils sont préférés pour leur conception compacte, leur faible perte de charge, leur fonctionnement rapide et leur capacité à gérer de grands diamètres. Ils sont conçus pour résister aux pressions élevées et aux coups de bélier du service des conduites forcées. Et ils sont fabriqués à partir de matériaux et de revêtements qui garantissent une longue durée de vie dans l’environnement exigeant de l’hydroélectricité. Chez Dafugui Pipe Valve Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des vannes papillon qui répondent aux exigences les plus exigeantes des centrales hydroélectriques. Nous travaillons en étroite collaboration avec nos clients pour comprendre leurs besoins spécifiques et pour fournir la solution de vanne optimale. Que vous construisiez une nouvelle centrale hydroélectrique ou modernisiez une centrale existante, nous pouvons vous fournir les vannes papillon dont vous avez besoin.

Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les projets hydroélectriques à travers le monde. Nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et une assistance à la conception. Laissez-nous vous montrer comment nos vannes papillon peuvent améliorer les performances et la fiabilité de la régulation du débit de votre conduite forcée.

Contactez Dafugui Pipe Valve Co., Ltd. aujourd'huipour discuter de vos besoins en matière de vanne papillon hydroélectrique et découvrir comment nos vannes peuvent répondre à vos besoins de régulation de débit de conduite forcée.
