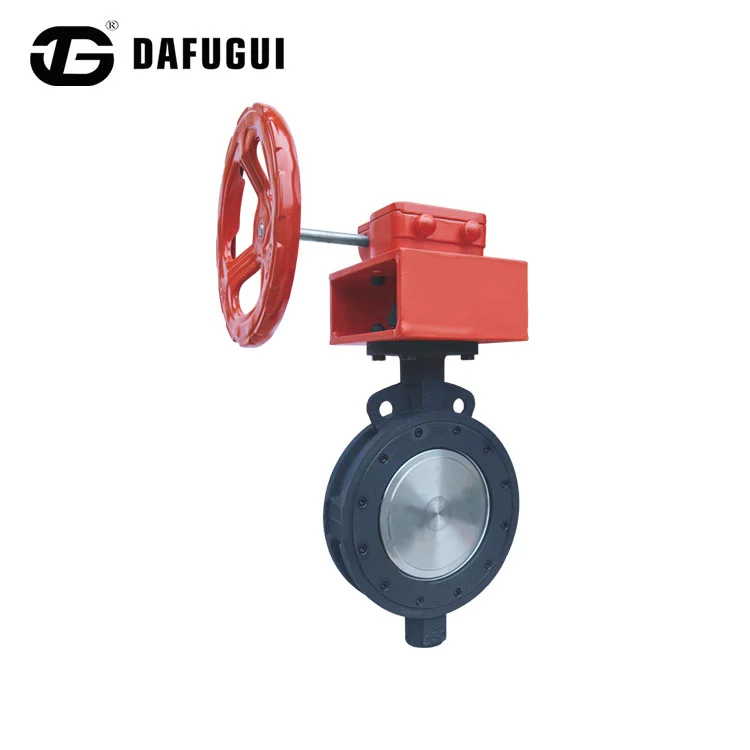

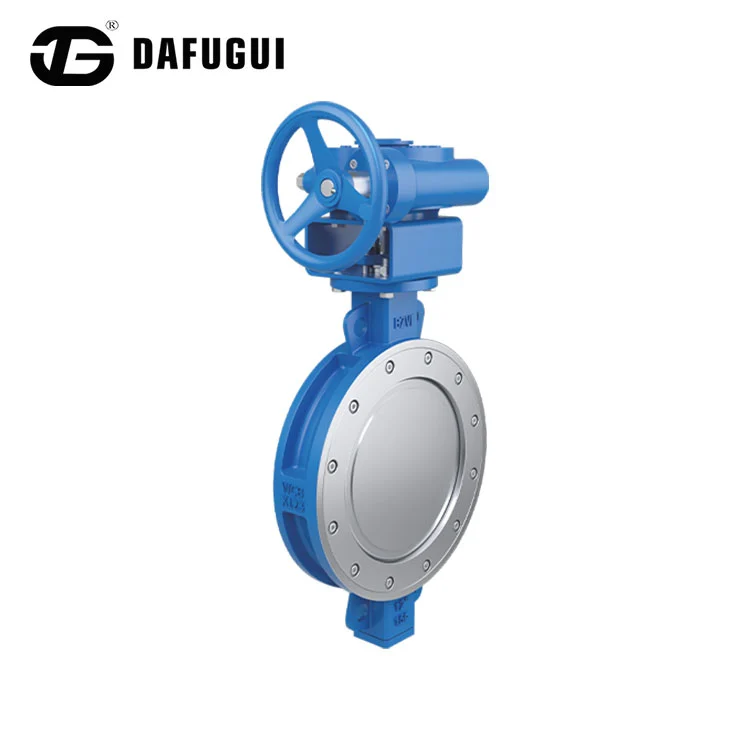

Vanne papillon haute performance

Les vannes papillon haute performance Dafugui sont principalement composées de corps de vanne, de plaques de vanne, de tiges de vanne et de bagues d'étanchéité, et sont largement utilisées dans des industries telles que le pétrole, la chimie, l'énergie et le traitement de l'eau. Nos vannes papillon haute performance répondent aux normes de qualité nationales, comportent des raccords à bride, sont adaptées aux fluides pétroliers et sont accompagnées d'un service après-vente complet. Nous proposons un stock facilement disponible. Veuillez nous contacter pour plus d’informations et pour trouver les meilleures solutions pour vous.

Paramètres du produit

Différence avec les vannes papillon ordinaires

Dans la technologie actuelle des vannes papillon, les produits traditionnels utilisent principalement des matériaux tels que le caoutchouc et le PTFE comme structure d'étanchéité. Cependant, en raison de leurs caractéristiques de conception inhérentes, ces vannes papillon ne peuvent pas répondre aux exigences strictes de haute température, haute pression, résistance à la corrosion et résistance à l'usure.

La vanne papillon haute performance la plus avancée adopte une conception de corps et de siège de vanne intégrée. La surface d'étanchéité du siège de soupape est recouverte d'un matériau en alliage résistant à la température et à la corrosion, et la plaque de soupape est équipée de bagues d'étanchéité multicouches empilées souplement.

Par rapport aux vannes papillon traditionnelles, les vannes papillon hautes performances possèdent non seulement l'avantage essentiel d'une résistance aux températures élevées, mais sont également plus faciles à utiliser, sans perte de friction lors de l'ouverture et de la fermeture. Lors de la fermeture, le couple du mécanisme de transmission augmente de manière synchrone, obtenant une compensation d'étanchéité précise, ce qui améliore considérablement la fiabilité d'étanchéité de la vanne papillon et prolonge efficacement la durée de vie du produit.

Avantages techniques

1. La conception excentrique double/triple permet d'obtenir une fuite nulle.

2. Faible friction et longue durée de vie ; avec une utilisation appropriée, la durée de vie peut dépasser 100 000 cycles

3. Résistant à haute pression et haute température

4. Faible résistance au débit, petite taille et poids léger, prend en charge le contrôle automatisé.

Nos vannes papillon hautes performances offrent des performances d'étanchéité bien supérieures à celles des vannes papillon ordinaires, ce qui les rend particulièrement adaptées aux environnements à haute pression et haute température. Nos produits comportent des corps de vanne en acier moulé et des structures à joint dur, et nous prenons en charge la personnalisation de différents paramètres pour répondre à vos besoins spécifiques.

Classification technique et analyse structurelle

Les vannes papillon hautes performances sont classées en trois types en fonction de leur structure excentrique, chacune avec ses propres scénarios applicables :

1. Vanne papillon excentrique simple : l'arbre de la vanne s'écarte de l'axe central du corps de la vanne, réduisant ainsi l'usure du siège de la vanne. Convient aux fluides à basse pression, à température normale et peu corrosifs, ainsi qu'aux systèmes d'alimentation en eau et de drainage.

2. Vanne papillon double excentrique : l'arbre de la vanne s'écarte à la fois de l'axe du corps de la vanne et de l'axe de la surface d'étanchéité, améliorant ainsi les performances d'étanchéité et réduisant le couple de fonctionnement. Convient aux conditions de pression moyenne-haute et de température moyenne telles que l'approvisionnement en eau urbain et le traitement des eaux usées.

3. Vanne papillon triple excentrique : Une excentricité angulaire supplémentaire est ajoutée à la conception à double excentrique, obtenant une « compression en forme de coin » de la surface d'étanchéité, éliminant la friction d'ouverture et obtenant zéro fuite. Convient aux fluides haute pression, haute température et hautement corrosifs tels que ceux utilisés dans les procédés pétroliers, gaziers et chimiques.
