Comment un joint de dilatation à soufflet protège-t-il les systèmes de canalisations de la dilatation thermique, des vibrations et des contraintes mécaniques ?

Les pipelines des installations pétrochimiques, énergétiques et métallurgiques sont constamment confrontés à une dilatation thermique, une contraction, des vibrations et une déformation mécanique. Sans compensation adéquate, ces forces peuvent provoquer des fuites, des fissures de fatigue et une défaillance prématurée des équipements. LeJoint de dilatation à souffletdepuisDafuguiabsorbe les déplacements axiaux, latéraux, angulaires et combinés grâce à la déformation élastique des soufflets en acier inoxydable. Avec une plage de température de -235°C à +450°C et une résistance à la pression jusqu'à 32MPa, ce composant offre des performances fiables dans les environnements industriels les plus exigeants. Cet article examine son principe de fonctionnement, ses principaux avantages, ses principaux types, ses conseils d'installation et l'assistance du fabricant qui font de Dafugui un fournisseur de confiance.

Le rôle des joints de dilatation dans la sécurité des pipelines industriels

Chaque système de canalisations industrielles subit des changements dimensionnels dus aux fluctuations de température, aux vibrations des équipements et aux tassements structurels. Si ces mouvements ne sont pas pris en compte, les contraintes qui en résultent peuvent être transférées aux ancrages, aux buses et aux équipements connectés, entraînant une défaillance prématurée. Un compensateur à soufflet agit comme un élément flexible qui absorbe ces mouvements, protégeant l'ensemble du système et prolongeant sa durée de vie.

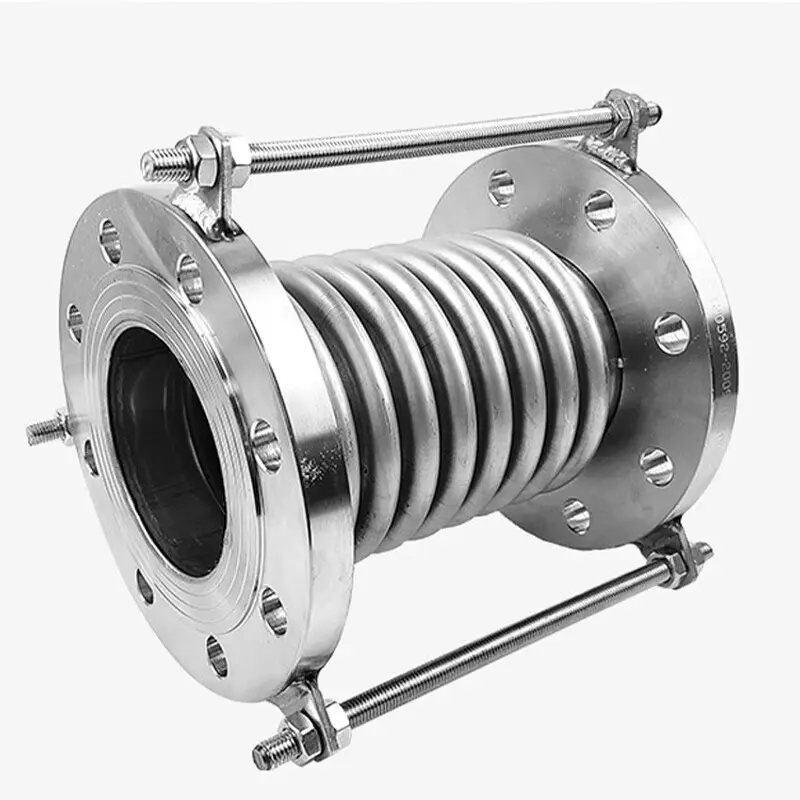

Dafugui, basée à Wenzhou, Zhejiang, fabriqueJoints de dilatation à souffletqui combinent un soufflet ondulé en acier inoxydable avec des tuyaux d'extrémité, des brides et d'autres accessoires. La déformation élastique du soufflet convertit la contrainte de déplacement du pipeline en mouvement contrôlé, réduisant ainsi la charge sur les supports fixes et empêchant les fuites au niveau des connexions critiques. Cela fait du joint de dilatation un composant essentiel dans les raffineries, les centrales électriques, les installations de traitement chimique et les opérations métallurgiques.

Principe de fonctionnement et conception fonctionnelle

Le principe de fonctionnement de base du compensateur à soufflet est simple mais très efficace. Lorsqu'un pipeline se dilate ou se contracte en raison de changements de température, le soufflet ondulé se comprime ou s'étend en conséquence, absorbant le déplacement sans transférer la contrainte à la structure environnante. Le même mécanisme absorbe les mouvements latéraux et angulaires causés par les vibrations mécaniques ou le désalignement de l'installation.

Le soufflet lui-même est le principal élément de travail, fabriqué en acier inoxydable pour plus de résistance à la corrosion et de durabilité. Les tuyaux d'extrémité et les brides fournissent les points de connexion, tandis que les manchons internes guident le flux et protègent le soufflet de l'exposition directe au fluide. Les méthodes de connexion incluent les types à brides et soudés, permettant au joint d'être intégré dans une large gamme de configurations de pipelines.

Au-delà de la compensation du déplacement, le compensateur à soufflet offre également une résistance à la pression, une étanchéité, une résistance à la température, une résistance aux chocs, un amortissement des vibrations et une réduction du bruit, ce qui en fait un composant multifonctionnel dans les systèmes de tuyauterie modernes.

Avantages clés

Le tableau suivant résume les principaux avantages duJoint de dilatation à souffletdepuisDafugui.

Principaux types et conseils de sélection

Les compensateurs à soufflet sont classés principalement par mode de compensation. Comprendre ces types aide les ingénieurs à sélectionner le composant approprié pour chaque application :

• Type axial– Absorbe principalement le déplacement axial le long de l’axe du pipeline, couramment utilisé dans les parcours droits sujets à la croissance thermique.

• Type latéral– Absorbe principalement le déplacement latéral perpendiculaire à l’axe du pipeline, adapté aux dispositions de tuyauterie décalées.

• Type angulaire– Absorbe principalement les déplacements angulaires, souvent utilisés par paires pour s'adapter aux changements de direction.

• Types à pression équilibrée– Conçu pour minimiser les forces de réaction générées par la pression interne, réduisant ainsi la charge sur les ancrages et les supports.

• Configurations combinées– Conçu sur mesure pour gérer plusieurs modes de déplacement simultanément.

En fonction du matériau, les joints de dilatation sont divisés en types métalliques et non métalliques.Dafuguifournit des recommandations de type basées sur les modèles de déplacement, la pression de fonctionnement, la température et le fluide spécifiques de chaque système de canalisations.

Meilleures pratiques d'installation

Une installation correcte est essentielle pour garantir que le joint de dilatation fonctionne comme prévu et atteigne sa durée de vie prévue. Les directives suivantes doivent être respectées :

• Inspection avant installation– Vérifiez le modèle, les spécifications et la configuration du pipeline pour confirmer la conformité aux exigences de conception.

• Confirmation de l'itinéraire– Pour les compensateurs avec manchons internes, assurez-vous que la direction du manchon est alignée avec la direction du débit du fluide.

• Pas de réglage forcé– Ne pas utiliser la déformation du compensateur pour corriger les écarts d'installation de la canalisation, car cela affecte le fonctionnement et la durée de vie.

• Protéger le soufflet– Empêcher les projections de soudure d’entrer en contact avec la surface du soufflet et éviter les dommages mécaniques lors de l’installation.

• Supprimer les dispositifs de positionnement– Retirer les dispositifs de positionnement auxiliaires utilisés pour le transport une fois l'installation du pipeline terminée.

• Essais hydrostatiques– Renforcez les supports de tuyaux fixes aux extrémités du pipeline où les compensateurs sont installés pendant les essais de pression.

• Libre circulation– Assurez-vous que tous les composants mobiles ne sont pas limités par des structures externes.

Sélection et personnalisation des matériaux

Le choix du matériau du soufflet dépend du fluide, de la température et des conditions de corrosion. Les options courantes incluent :

• Acier inoxydable 304– Convient aux conditions générales avec une résistance modérée à la corrosion.

• Acier inoxydable 316L– Offre une meilleure résistance à la corrosion pour les environnements chimiques et marins.

• Acier inoxydable 321– Fournit une meilleure résistance aux hautes températures pour les conduites de vapeur.

Dafuguipropose également une personnalisation non standard, notamment des diamètres spéciaux, des alliages à base de nickel et des exigences spécifiques en matière de pression et de température. Les clients peuvent fournir des paramètres de fonctionnement et l'équipe technique développera une solution sur mesure. Cette flexibilité garantit que le joint de dilatation répond aux exigences exactes de chaque installation, qu'il s'agisse du pétrole et du gaz, du traitement chimique, de la gestion de l'eau ou des infrastructures industrielles lourdes.

Foire aux questions

Q1 : Quelle est la différence entre les joints de dilatation à soufflet et les joints de dilatation à manchon ?

R : Les joints de dilatation à soufflet absorbent le déplacement grâce à la déformation élastique du soufflet, offrant une grande capacité de compensation, une bonne étanchéité et une aptitude au déplacement multidirectionnel. Les compensateurs à manchon absorbent le déplacement axial grâce au glissement du manchon, avec une structure plus simple mais nécessitant un entretien régulier. Les types à soufflet sont plus largement utilisés dans les conditions générales.

Q2 : Comment puis-je sélectionner le matériau de soufflet adapté à mon application ?

R : La sélection dépend du milieu et de la température. SS304 convient aux conditions générales ; Le SS316L offre une meilleure résistance à la corrosion pour les environnements chimiques et marins ; Le SS321 offre des performances améliorées à haute température pour les conduites de vapeur. Dafugui peut recommander la qualité appropriée en fonction de vos paramètres de fonctionnement.

Q3 : Le joint de dilatation à soufflet nécessite-t-il un entretien régulier ?

R : Oui. Une inspection périodique est recommandée pour vérifier la surface du soufflet pour déceler des fissures, de la corrosion ou des dommages mécaniques ; vérifier le serrage des boulons de bride ; et pour confirmer que les dispositifs de limitation sont correctement positionnés. Si une déformation ou des dommages importants sont constatés, l'unité doit être remplacée rapidement.

Q4 : Dafugui prend-il en charge les joints de dilatation personnalisés ?

R : Oui. Une personnalisation non standard est disponible, y compris des diamètres non standard, des matériaux spéciaux et des exigences spécifiques en matière de pression et de température. Veuillez fournir les paramètres de fonctionnement pour une solution sur mesure.

Q5 : Quels sont les délais de livraison et les conditions de paiement standard ?

R : Le délai de livraison standard est de 15 à 30 jours pour les articles standard et de 35 à 45 jours pour une production personnalisée. Les conditions de paiement incluent T/T et L/C à vue, avec des conditions commerciales EXW, FOB et CIF (Incoterms 2020).

Q6 : Des aperçus gratuits sont-ils disponibles ?

R : Oui, des échantillons standard gratuits sont offerts pour les tailles standard et les matériaux courants tels que SS304 et SS316/316L. Des frais d'échantillonnage s'appliquent pour les grandes tailles ou les alliages spéciaux. Les pièces de rechange standard sont fournies en fonction des exigences du client.

Conclusion

LeJoint de dilatation à soufflet depuisDafugui offre une compensation fiable de la dilatation thermique, des vibrations et de la déformation mécanique dans les systèmes de canalisations exigeants. Avec une absorption de déplacement multidirectionnel, une large plage de températures, une capacité de pression élevée et des options de connexion flexibles, il protège les équipements et prolonge la durée de vie dans les applications pétrochimiques, énergétiques et métallurgiques. Fort de plus de 15 ans d'expérience en fabrication, de capacités de personnalisation et d'une documentation qualité complète, Dafugui fournit une solution fiable aux ingénieurs et aux équipes d'approvisionnement. Pour discuter de vos besoins en matière de pipeline ou demander une recommandation technique,contactez l'équipe Dafugui dès aujourd'hui– nous sommes prêts à accompagner votre projet de la sélection à la livraison.
