Comment choisir la bonne vanne papillon pour un usage industriel

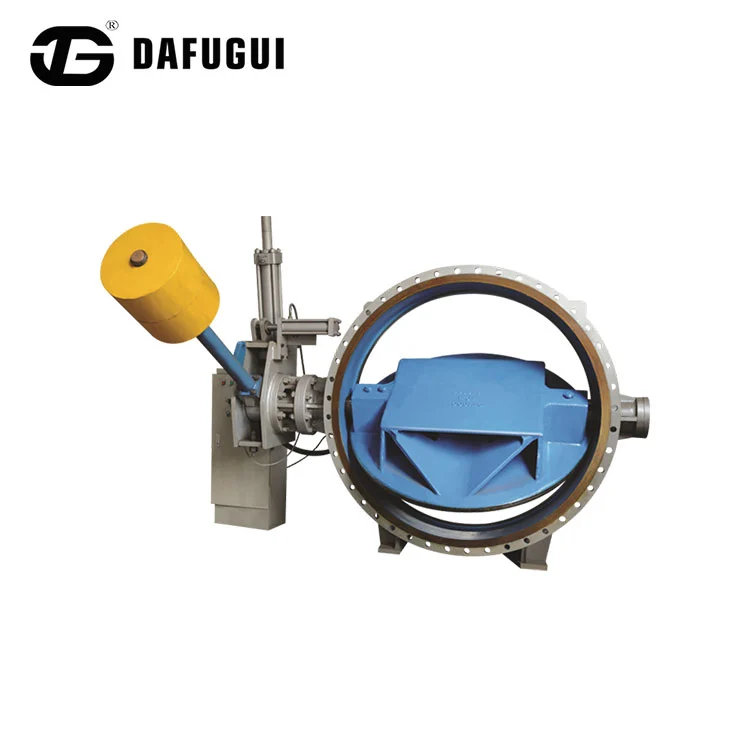

Buttevannes à mouchejouent un rôle essentiel dans les systèmes de contrôle des fluides industriels modernes en raison de leur conception compacte, de leur rentabilité et de leur polyvalence opérationnelle. Cependant, choisir la vanne papillon adaptée à une application industrielle spécifique est loin d’être simple. Ce guide complet explique le fonctionnement des vannes papillon, compare différents types et matériaux, décrit les principaux critères de sélection et met en évidence les cas d'utilisation industrielle courants. Que vous soyez ingénieur, responsable des achats ou entrepreneur de projet, cet article vous aidera à prendre une décision éclairée tout en répondant aux exigences de performances, de sécurité et de conformité.

Table des matières

• 1. Qu'est-ce qu'une vanne papillon ?
• 2. Comment fonctionne une vanne papillon ?
• 3. Principaux types de vannes papillon
• 4. Matériaux clés utilisés dans les vannes papillon
• 5. Considérations relatives à la pression, à la température et aux médias
• 6. Vannes papillon par rapport aux autres types de vannes
• 7. Applications industrielles courantes
• 8. Comment sélectionner un fabricant de vanne papillon fiable
• 9. Meilleures pratiques d'installation et de maintenance
• 10. Foire aux questions (FAQ)

1. Qu'est-ce qu'une vanne papillon ?

Une vanne papillon est une vanne rotative quart de tour utilisée pour réguler ou isoler le débit de fluide dans une canalisation. La vanne est constituée d'un disque circulaire monté sur un arbre rotatif. Lorsque le disque est aligné parallèlement au flux, la vanne est complètement ouverte ; lorsqu'il est tourné à 90 degrés, il se ferme et bloque le flux.

En raison de leur structure légère et de leur encombrement d'installation compact, les vannes papillon sont largement utilisées dans le traitement de l'eau, les systèmes CVC, le traitement chimique, la protection incendie et les canalisations industrielles.

Par rapport aux vannes à vanne traditionnelles, les vannes papillon nécessitent moins d'espace, fonctionnent plus rapidement et offrent des coûts totaux de possession inférieurs.

2. Comment fonctionne une vanne papillon ?

Le principe de fonctionnement d’une vanne papillon est simple :

• Le disque tourne autour d'un arbre central ou décalé
• Le mouvement quart de tour permet une ouverture et une fermeture rapides
• Le débit peut être ajusté par rotation partielle du disque

Les vannes papillon peuvent être actionnées manuellement (levier ou boîte de vitesses), pneumatiquement, électriquement ou hydrauliquement, ce qui les rend adaptées aux systèmes automatisés et manuels.

Les conceptions avancées, telles que les vannes papillon à double et triple excentration, minimisent l'usure du siège et améliorent les performances d'étanchéité dans des conditions de haute pression et de haute température.

3. Principaux types de vannes papillon

La sélection du bon type de vanne papillon est essentielle pour garantir des performances fiables et minimiser les coûts de maintenance.

4. Matériaux clés utilisés dans les vannes papillon

La sélection des matériaux affecte directement la résistance à la corrosion, la durabilité et la sécurité opérationnelle.

• Corps:Fonte, fonte ductile, acier au carbone, acier inoxydable
• Disque:Acier inoxydable, bronze d'aluminium, fer recouvert de nylon
• Siège:EPDM, NBR, PTFE, siège métallique
• Arbre:Acier inoxydable

Pour les fluides corrosifs ou chimiques, les vannes papillon à revêtement PTFE ou en acier inoxydable sont préférées. Pour les systèmes d’eau potable, les sièges EPDM sont couramment utilisés.

Les fabricants aimentDafuguiles vannes papillon offrent plusieurs combinaisons de matériaux pour répondre aux diverses exigences de l'industrie.

5. Considérations relatives à la pression, à la température et aux médias

Avant de sélectionner une vanne papillon, les ingénieurs doivent évaluer :

• Pression de fonctionnement maximale (PN10, PN16, classe ANSI)
• Plage de température de fonctionnement
• Type de fluide (eau, gaz, pétrole, produits chimiques)

Pour la vapeur à haute température ou les produits chimiques agressifs, des vannes papillon triple excentration avec sièges métalliques sont recommandées. Pour les systèmes d'eau à basse pression, les vannes papillon à siège élastique offrent une excellente étanchéité et une excellente rentabilité.

6. Vannes papillon par rapport aux autres types de vannes

Les vannes papillon sont souvent le choix préféré pour les canalisations de grand diamètre en raison de leur poids réduit et de leur coût d'installation inférieur.

7. Applications industrielles courantes

• Approvisionnement en eau et traitement des eaux usées
• Systèmes de protection incendie
• CVC et services du bâtiment
• Usines chimiques et pétrochimiques
• Installations de production d'électricité

Dans les projets municipaux, les vannes papillon sont largement utilisées pour l'isolation et la régulation du débit en raison de leur fiabilité et de leur facilité d'automatisation.

8. Comment sélectionner un fabricant de vanne papillon fiable

Lorsque vous choisissez un fournisseur de vannes papillon, tenez compte des éléments suivants :

• Expérience et certifications en fabrication (ISO, CE, WRAS)
• R&D et contrôle qualité en interne
• Capacités de personnalisation
• Références de projets mondiaux

Dafugui est reconnu pour fournir des vannes papillon de haute qualité conformes aux normes internationales et soutenant les performances industrielles à long terme.

9. Meilleures pratiques d'installation et de maintenance

Une installation correcte garantit des performances optimales de la vanne :

• Assurer un alignement correct avec les brides du pipeline
• Évitez de trop serrer les boulons
• Inspecter régulièrement les joints et les systèmes d'actionneurs

La maintenance de routine prolonge considérablement la durée de vie et évite les temps d'arrêt imprévus.

10. Foire aux questions (FAQ)

Q1 : Les vannes papillon sont-elles adaptées aux systèmes haute pression ?

Oui, en particulier les vannes papillon double et triple excentration conçues pour les applications haute pression.

Q2 : Les vannes papillon peuvent-elles être utilisées pour l’étranglement ?

Oui, les vannes papillon sont couramment utilisées pour réguler le débit, même si un dimensionnement approprié est essentiel.

Q3 : Combien de temps durent les vannes papillon ?

Avec une sélection et un entretien appropriés des matériaux, les vannes papillon industrielles peuvent durer plus de 15 à 20 ans.

Q4 : Les vannes papillon sont-elles faciles à automatiser ?

Oui, les vannes papillon sont hautement compatibles avec les actionneurs électriques et pneumatiques.

Conclusion

Choisir la bonne vanne papillon nécessite une compréhension approfondie des conditions d'application, de la conception de la vanne, des matériaux et des capacités du fabricant. En évaluant la pression, la température, la compatibilité des fluides et les exigences opérationnelles, les ingénieurs et les acheteurs peuvent garantir un contrôle des fluides fiable, efficace et sûr.

Si vous recherchez des vannes papillon hautes performances soutenues par une assistance technique professionnelle, Dafugui propose des solutions complètes adaptées aux besoins de votre projet.Contactez-nousaujourd'hui pour discuter de vos besoins et recevoir des conseils d'experts pour votre prochaine application industrielle.
