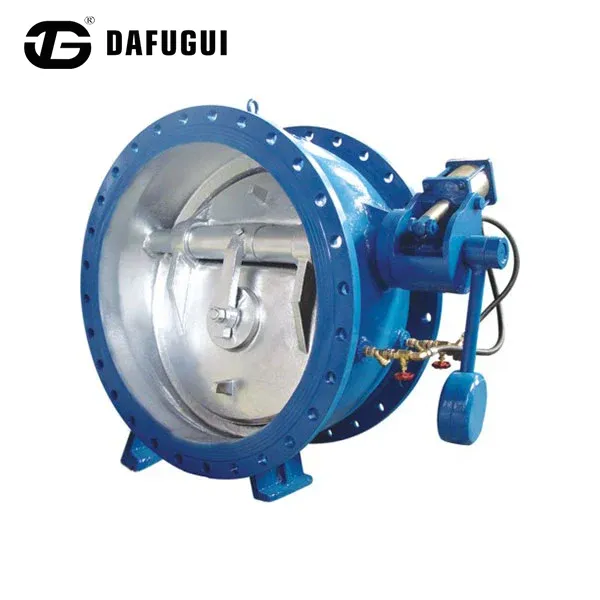

Clapet anti-retour à coussin papillon résistant aux chocs

Le clapet anti-retour à coussin papillon résistant aux chocs Dafugui est conçu pour les environnements de contrôle des fluides exigeants où les variations fréquentes de pression et la vitesse d'écoulement élevée nécessitent une protection mécanique améliorée.

Par rapport aux clapets anti-retour papillon conventionnels, cette conception intègre un corps de vanne renforcé, un ensemble d'arbre à haute résistance et une structure d'amortissement à proximité de la zone d'étanchéité. Dans des conditions de flux inversé, le mécanisme d'amortissement absorbe une partie de l'impact de fermeture du disque, contribuant ainsi à réduire les contraintes mécaniques sur les composants de la vanne et les systèmes de canalisations connectés.

La vanne prend en charge les configurations en acier moulé, en acier inoxydable et en fonte ductile en fonction de la pression de fonctionnement, des caractéristiques du fluide et des exigences de corrosion.

Construction robuste et conception d'absorption des chocs

Structure du corps de vanne renforcée

Le corps du clapet anti-retour à coussin papillon robuste et absorbant les chocs utilise une épaisseur de paroi accrue et une conception de moulage optimisée pour améliorer la résistance contre :

Vibrations des pipelines

Cyclage de pression

Sollicitation mécanique externe

Charges de dilatation thermique

Les zones critiques du corps peuvent être inspectées par vérification dimensionnelle et tests non destructifs conformément aux exigences du projet.

Système d'absorption des chocs du siège coussiné

Une structure de coussin renforcée est installée derrière la zone d'étanchéité pour absorber l'énergie d'impact de fermeture lorsque le disque s'approche de la position du siège.

Le système d'amortissement aide à :

Réduit l’impact du siège du disque

Transmission des vibrations réduite

Protéger l'arbre et les composants d'étanchéité

Améliorer la stabilité opérationnelle dans des conditions de cyclage fréquentes

Ensemble arbre et roulement à haute résistance

L'arbre de la vanne est fabriqué à partir de matériaux en acier inoxydable, notamment les options 410, 304 ou 316.

Les dimensions d'arbre surdimensionnées combinées à des bagues revêtues de PTFE ou en bronze offrent :

Rotation fluide du disque

Usure mécanique réduite

Résistance améliorée aux charges de pression différentielle

Guide d'application industrielle

Spécifications techniques

Avantage de la marque Dafugui : service après-vente et conseils techniques

• Manuels techniques complets :Chaque expédition de clapet anti-retour à coussin papillon amortisseur de chocs robuste comprend des dessins techniques complets, des diagrammes de séquence de couple de serrage des boulons et des manuels d'entretien des tampons.

• Consultation d'alignement à distance et sur site :Notre équipe d'ingénierie fournit une assistance à la configuration vidéo et des conseils techniques pour aider les équipes de projet des clients lors de l'installation et de la mise en service sur le terrain.

• Inventaire de pièces de rechange à réponse rapide :Nous maintenons un entrepôt approvisionné de composants internes, de joints et d'arbres critiques, permettant une expédition mondiale rapide afin de minimiser les temps d'arrêt des clients.

Foire aux questions

Quel entretien nécessite le coussin interne amortisseur dans le temps ?

La zone du coussin nécessite un minimum de soins de routine. L’inspection des joints de siège et de la garniture d’arbre lors des arrêts de maintenance annuels programmés de l’usine est généralement suffisante.

Ce clapet anti-retour à coussin papillon robuste et absorbant les chocs résiste-t-il à l'érosion des fluides à grande vitesse ?

Oui, le chemin d'écoulement interne est rationalisé pour minimiser les turbulences, et les bords d'étanchéité critiques peuvent être recouverts d'alliages durs comme le Stellite pour des conditions abrasives sévères.

À quelle vitesse l'équipe du service technique de Dafugui répond-elle aux demandes de renseignements sur le terrain ?

Notre groupe d'ingénierie après-vente dédié évalue les demandes de renseignements sur le terrain et fournit des conseils techniques ou une assistance diagnostique dans les 24 heures.
