Clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée
  • Clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôléeClapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée

Clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée

Achetez des unités de clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée auprès de l'usine chinoise Dafugui pour une suppression précise des chocs. Dotée d'un papillon hydraulique réglable, cette vanne à bride durable assure une gestion personnalisée du débit dans les stations de pompage complexes
    Fabricant de clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée | Dafugui
    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    Clapet anti-retour d'amortissement hydraulique

    Clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée

    Dafugui fournit le clapet anti-retour papillon à vitesse de fermeture lente contrôlée pour le transport d'eau municipale, les systèmes de circulation industriels et les stations de pompage où une fermeture contrôlée des vannes est requise.

    La structure du clapet anti-retour papillon est combinée à un système tampon hydraulique réglable. En fonctionnement normal, le disque s'ouvre avec une faible résistance à l'écoulement. Lorsque le flux inverse se produit après l'arrêt de la pompe, le dispositif d'amortissement contrôle la phase de fermeture finale pour aider à réduire les impacts des disques et les effets de coups de bélier.

    Discutez de vos exigences en matière de vannes

    Contrôle d'amortissement hydraulique réglable

    La vanne utilise un ensemble d'amortissement hydraulique réglable pour réguler le mouvement de fermeture du disque. Une vanne à pointeau réglable contrôle la résistance au débit d’huile à l’intérieur de la chambre d’amortissement. La modification de l'ouverture du papillon modifie la résistance d'amortissement, permettant aux ingénieurs de maintenance de régler la vitesse de fermeture lente en fonction des conditions d'exploitation réelles du pipeline.

    Accélérateur hydraulique variableLe réglage de l'accélérateur modifie la résistance au débit d'huile dans la chambre d'amortissement et permet d'ajuster la vitesse de fermeture finale pour le système de pipeline.
    Ajustement spécifique au pipelineLes caractéristiques de fermeture peuvent être adaptées aux canalisations de transport d'eau longue distance, aux stations de pompage à haute hauteur, aux conduites de refoulement de grand diamètre et aux systèmes d'eau de refroidissement industriels.

    Performance de clôture en deux étapes

    La séquence de fermeture contrôlée combine un mouvement initial rapide avec une course finale amortie. Cet agencement limite le mouvement inverse du fluide tout en réduisant l'impact qui peut se produire lorsque le disque atteint le siège.

    01 / Étape de fermeture rapide

    Sous l'effet d'une force d'écoulement inverse, le disque se déplace rapidement sur la majeure partie de son angle de fermeture, contribuant ainsi à réduire la quantité de mouvement inverse du fluide.

    02 / Phase de Fermeture Lente Contrôlée

    À mesure que le disque s'approche du siège, le vérin hydraulique augmente la résistance et ralentit le mouvement final pour réduire l'impact mécanique sur le siège de la soupape.

    Protection des tampons hydrauliques

    Le tampon hydraulique absorbe une partie de l’énergie de fermeture du disque grâce à un déplacement d’huile contrôlé. Cela permet de réduire la force d'impact du disque de vanne, les vibrations du pipeline, les fluctuations de pression lors des déclenchements de la pompe et les contraintes mécaniques sur les composants de tuyauterie connectés.

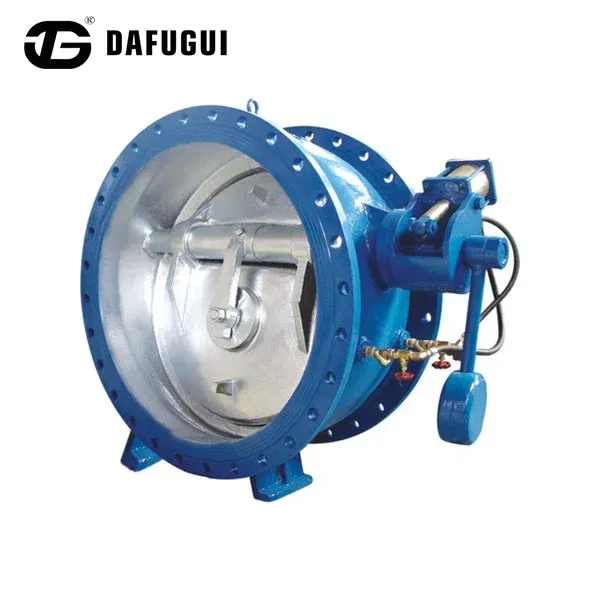

    Butterfly Buffer Check Valve with hydraulic buffer structure

    Spécifications techniques

    Les informations de configuration suivantes sont fournies pour l’évaluation du projet. Les matériaux finaux, la classe de pression et les dimensions doivent être confirmés par rapport à la conception du pipeline et aux spécifications d'achat.

    Nom du produit Clapet anti-retour à tampon papillon à vitesse de fermeture lente contrôlée
    Marque Dafugui
    Gamme de tailles DN50-DN1400 (2"-56")
    Pression nominale PN10, PN16, PN25 / Classe 150, Classe 300
    Matériau du corps Fonte ductile, fonte d'acier WCB, acier inoxydable 304/316
    Matériau d'étanchéité EPDM, NBR, Viton (en option)
    Type de connexion À bride
    Température de fonctionnement 0°C–80°C
    Commande hydraulique Cylindre d'amortissement hydraulique réglable
    Médias applicables Eau, eaux usées traitées, eaux de procédés industriels

    Inspection de la qualité et tests en usine

    Avant expédition, la vanne et son ensemble d'amortissement hydraulique sont vérifiés au moyen de procédures d'inspection couvrant la résistance à la pression, les dimensions des composants, le fonctionnement de l'amortissement et la qualité du revêtement protecteur.

    Essais de pression hydrostatiqueLes corps de vanne sont testés sous pression hydraulique conformément aux normes applicables pour vérifier la résistance structurelle et les performances d'étanchéité.
    Test de fonctionnement du vérin hydrauliqueL’inspection couvre le mouvement fluide du piston, la réponse réglable de l’accélérateur et la cohérence de la vitesse de fermeture.
    Inspection de précision dimensionnelleLes contrôles clés incluent le diamètre de l'arbre, l'alignement des disques, les dimensions d'usinage du siège et les dimensions de raccordement des brides.
    Inspection de la qualité du revêtementL'épaisseur du revêtement protecteur et la qualité de la surface sont inspectées pour garantir la résistance à la corrosion pendant le service.

    Foire aux questions

    Comment le vérin hydraulique réglable contrôle-t-il la vitesse de fermeture de la vanne ?

    La vanne contrôle la vitesse de fermeture en régulant le débit d'huile via un papillon des gaz réglable. La modification de l'ouverture du papillon modifie la résistance d'amortissement, permettant aux ingénieurs d'ajuster l'étape de fermeture finale en fonction des conditions d'exploitation du pipeline.

    Pourquoi la fermeture lente est-elle importante dans les grandes conduites d’eau ?

    Les pipelines de grand diamètre contiennent une quantité de mouvement fluide importante. La fermeture rapide des vannes peut créer des ondes de pression qui exercent des contraintes sur les tuyaux, les joints et les équipements. La fermeture lente contrôlée aide à réduire les changements brusques de pression lors des événements d'arrêt de la pompe.

    Dafugui peut-il personnaliser la vanne pour différentes conditions de station de pompage ?

    Dafugui peut ajuster les caractéristiques d'amortissement hydraulique en fonction de la longueur du pipeline, du débit, de la pression nominale et des exigences du projet pour fournir une configuration de vanne appropriée.

    Quelles inspections sont effectuées avant expédition ?

    Chaque vanne est soumise à des tests de pression, à une inspection dimensionnelle, à des contrôles de la fonction d'amortissement hydraulique et à une inspection de la qualité du revêtement avant la livraison.

    Produits et catégories de vannes connexes

    Découvrez d'autres configurations de vannes pour les systèmes de transport d'eau et de canalisations industrielles.

    Demandez des détails techniques pour votre projet de pipeline

    Partagez le diamètre nominal, la pression nominale, le fluide du pipeline, la température de fonctionnement et les conditions de la station de pompage avec Dafugui. La configuration des vannes et les exigences d'amortissement hydraulique peuvent ensuite être examinées par rapport à votre application.
