Les brides à souder en acier inoxydable sont-elles le meilleur choix pour les systèmes de tuyauterie haute pression

StaiBrides à souder en acier sans souduresont largement reconnus pour leur résistance, leur durabilité et leur fiabilité supérieures dans les systèmes de tuyauterie haute pression et haute température. Ce guide complet explore leurs avantages de conception, les qualités de matériaux, les normes de fabrication, la comparaison avec d'autres types de brides, les applications industrielles, les meilleures pratiques d'installation et les directives de maintenance. Que vous soyez ingénieur, responsable des achats ou entrepreneur industriel, cet article vous aidera à comprendre pourquoi les brides à col soudé restent la solution privilégiée pour les systèmes de tuyauterie critiques.

Table des matières

1. Que sont les brides à souder en acier inoxydable ?
2. Caractéristiques de conception et avantages structurels
3. Qualités et normes des matériaux
4. Col à souder par rapport aux autres types de brides
5. Applications industrielles
6. Processus de fabrication et contrôle qualité
7. Meilleures pratiques d'installation
8. Entretien et inspection
9. Comment sélectionner la bonne bride à souder
10. Foire aux questions

1. Que sont les brides à souder en acier inoxydable ?

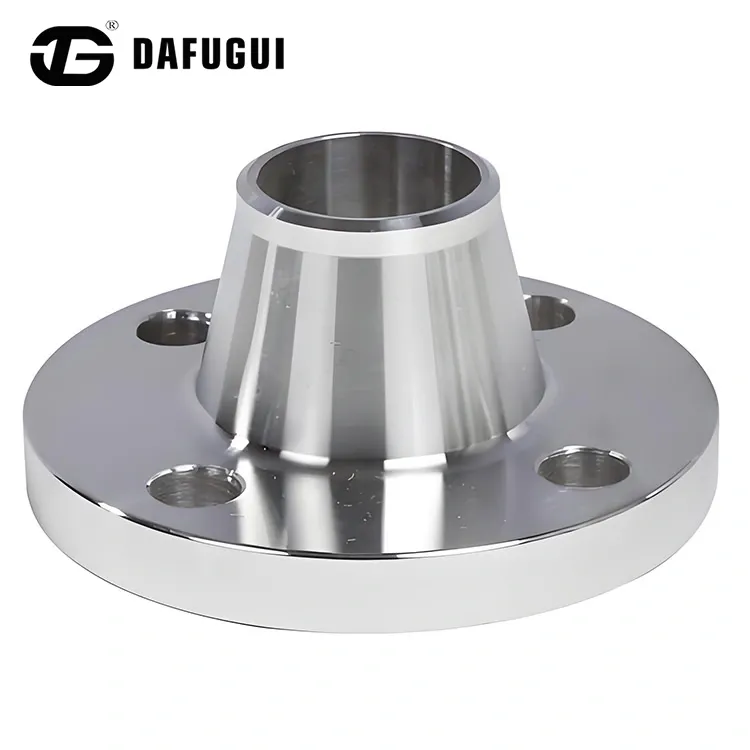

Les brides à souder en acier inoxydable sont des brides de tuyau conçues avec un long moyeu conique qui passe progressivement de l'épaisseur de la bride à l'épaisseur de la paroi du tuyau. Ils sont soudés bout à bout au tuyau, fournissant une connexion solide et sans couture qui réduit la concentration des contraintes.

Contrairement aux brides à enfiler, les brides à col soudé sont conçues pour les environnements exigeants où des pressions élevées, des températures extrêmes et des charges cycliques sont présentes. Leur moyeu conique répartit les contraintes uniformément, minimisant ainsi le risque de fissuration et de défaillance mécanique.

• Connexion soudée bout à bout pour une résistance maximale
• Moyeu long conique pour la répartition des contraintes
• Excellent pour les systèmes à haute pression et haute température
• Conforme aux normes internationales telles que ASME et ANSI

2. Caractéristiques de conception et avantages structurels

2.1 Conception du moyeu conique

La caractéristique déterminante d’une bride à col soudé est son moyeu conique. Cette caractéristique permet un transfert progressif des contraintes de la bride au tuyau, évitant ainsi les points de contrainte localisés.

2.2 Soudure à pénétration totale

La bride étant soudée bout à bout au tuyau, elle forme une structure métallique continue. Cela améliore considérablement la résistance à la fatigue et la résistance mécanique.

2.3 Gestion supérieure de la pression

Les brides à col soudé sont couramment utilisées dans les systèmes classés pour les classes haute pression telles que les classes 300, 600, 900, 1 500 et même 2 500.

3. Qualités et normes des matériaux

Les brides à col soudé en acier inoxydable sont généralement fabriquées à partir de différentes qualités d'acier inoxydable pour répondre aux différentes exigences environnementales et d'exposition chimique.

Nuances courantes d'acier inoxydable

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Normes internationales

• ASME B16.5
• ANSI
• VACARME
• EN 1092-1
• JIS

Choisir la bonne qualité garantit la compatibilité avec les milieux corrosifs, les conditions de température et les exigences mécaniques.

4. Col à souder par rapport aux autres types de brides

Par rapport aux brides à enfiler, les brides à col soudé offrent une plus grande fiabilité et une durée de vie plus longue, en particulier dans les systèmes dynamiques.

5. Applications industrielles

• Oléoducs et gazoducs
• Usines pétrochimiques
• Installations de production d'électricité
• Systèmes de traitement de l'eau
• Construction navale et plateformes offshore

Dans les industries où la sécurité et les performances sont essentielles, les brides à col soudé sont souvent la solution privilégiée.

6. Processus de fabrication et contrôle qualité

Les brides à souder en acier inoxydable de haute qualité sont généralement forgées plutôt que coulées, garantissant ainsi une structure granulaire et des propriétés mécaniques supérieures.

Étapes de fabrication

1. Inspection des matériaux
2. Forgeage
3. Traitement thermique
4. Usinage
5. Perçage et finition
6. Inspection finale

Des fabricants réputés tels queDafuguimettre en œuvre des procédures de contrôle de qualité strictes, notamment des contrôles dimensionnels, des tests de pression et des tests non destructifs, pour garantir la conformité aux normes internationales.

7. Meilleures pratiques d'installation

• Assurer le bon alignement des tuyaux avant de souder
• Utiliser des soudeurs qualifiés pour le soudage bout à bout
• Suivre les procédures de soudage ASME
• Inspecter l’intégrité des soudures par CND
• Appliquer le couple de serrage correct lors de l'assemblage

Une installation correcte est essentielle pour maximiser les performances et la longévité du raccordement à bride.

8. Entretien et inspection

Une inspection de routine garantit l’intégrité du système et évite les pannes inattendues. Les contrôles réguliers devraient inclure :

• Inspection visuelle de la corrosion
• Mesure d'épaisseur par ultrasons
• Tests de détection de fuites
• Vérification du serrage des boulons

9. Comment sélectionner la bonne bride à souder

Lors de la sélection d'une bride à collerette à souder en acier inoxydable, tenez compte des éléments suivants :

• Exigences de classe de pression
• Température de fonctionnement
• Environnement corrosif
• Taille et calendrier des tuyaux
• Respect des normes du projet

Travailler avec des fournisseurs expérimentés comme Dafugui vous garantit de recevoir des produits répondant aux exigences techniques et commerciales.

10. Foire aux questions (FAQ)

Q1 : Pourquoi les brides à col soudé sont-elles meilleures pour les systèmes haute pression ?

Grâce à leur moyeu conique et à leur soudure à pénétration totale, ils répartissent les contraintes uniformément et résistent à la rupture par fatigue.

Q2 : Quelle est la différence entre les brides à col soudé en acier inoxydable 304 et 316 ?

L'acier inoxydable 316 contient du molybdène, offrant une meilleure résistance à la corrosion dans les environnements chlorés par rapport à l'acier 304.

Q3 : Les brides à col soudé peuvent-elles être réutilisées ?

Dans la plupart des systèmes à haute pression, la réutilisation n’est pas recommandée à moins d’être inspectée et approuvée.

Q4 : Les brides à col soudé sont-elles adaptées aux applications offshore ?

Oui, surtout lorsqu'ils sont fabriqués à partir de qualités résistantes à la corrosion comme le 316L.

Conclusion

Les brides à souder en acier inoxydable restent la référence de l'industrie en matière de résistance, de durabilité et de sécurité dans les systèmes de tuyauterie haute pression. Leur conception supérieure, leur résistance à la corrosion et leur intégrité structurelle les rendent indispensables dans les industries pétrolières et gazières, pétrochimiques et énergétiques.

Si vous recherchez des brides à souder en acier inoxydable fiables et de haute qualité fabriquées selon les normes internationales, Dafugui propose des solutions complètes adaptées aux exigences de votre projet. Notre expertise en ingénierie, notre contrôle qualité strict et nos capacités d’approvisionnement mondiales garantissent des performances à long terme et une tranquillité d’esprit.

Prêt à améliorer la fiabilité de votre système de tuyauterie ?Contactez-nousaujourd'hui pour discuter des exigences de votre projet et recevoir un devis professionnel.
