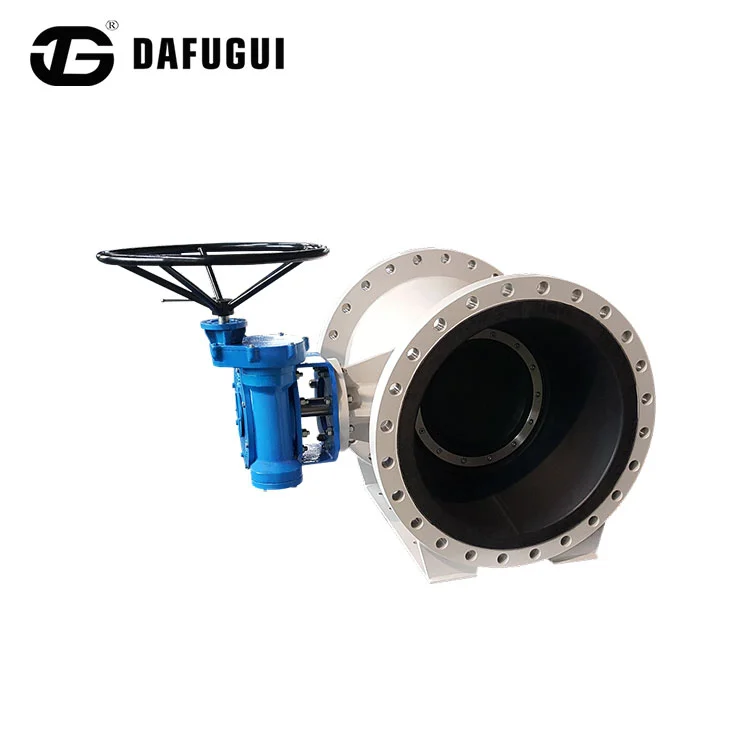

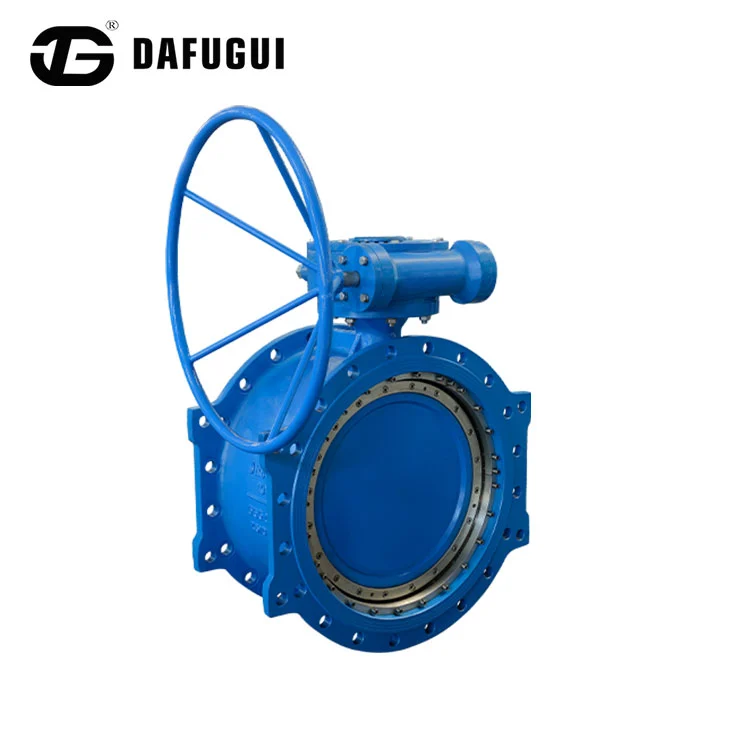

Vanne papillon à siège élastique

Cette vanne papillon à siège élastique Dafugui est de haute qualité et durable. Il utilise une structure d'étanchéité à plaque métal sur métal ou composite et atteint zéro fuite grâce à une bague d'étanchéité flexible en acier inoxydable. Il peut maintenir une étanchéité parfaite et rester indéformable même dans des conditions de température élevée ou basse.

Paramètres du produit

Analyse et problèmes

La vanne papillon à siège élastique se compose de composants principaux tels que le corps de vanne, la plaque de vanne, la tige de vanne, le siège élastique et l'anneau de pression.

Structure et fonction de l'anneau de pression : Le côté de l'anneau de pression forme une paire d'étanchéité avec le corps de la vanne et la bride du tuyau. Des trous de boulons sont présents sur le côté ; des boulons sont utilisés pour serrer l'anneau de pression, fixer le siège de vanne et l'intégrer au corps de vanne pour former la longueur structurelle totale de la vanne.

En raison des trous de boulons sur le côté de la bague de pression, le diamètre effectif de la surface d'étanchéité est réduit. La plupart des utilisateurs utilisent des brides à enfiler dont le diamètre intérieur nominal est supérieur de 10 à 20 mm. Cela réduit la surface d'étanchéité efficace. Si la vanne et la bride du tuyau ne sont pas concentriques lors de l'installation, la vanne sera mal alignée et appuiera contre les trous de boulons. Dans ce cas, les trous de boulons seront exposés à l'intérieur de l'alésage intérieur de la bride du tuyau, provoquant une fuite. La fuite est caractérisée par le fluide qui s'écoule de l'arrière de l'anneau de pression.

Précautions d'acceptation

et nous sommes engagés dans cette industrie depuis plus de 16 ans, veuillez nous envoyer votre

1. Lors du test d'une vanne papillon à siège élastique, posez-la à plat avec le côté de l'anneau de pression tourné vers le haut. Placez une plaque de pression sur cette surface plane qui a approximativement la même taille que le diamètre extérieur de la bride et le diamètre de la vanne. Si vous utilisez une machine d'essai de pression, les griffes de pression doivent appuyer contre cette plaque de pression pour assurer une répartition uniforme de la pression sur l'anneau de pression d'un côté du corps de la vanne.

2. Lors des tests avec une bride aveugle, les vannes papillon à joint dur élastique de type plaquette sont généralement testées en utilisant deux brides serrées ensemble. Pour les vannes papillon à siège élastique à bride, les utilisateurs n'utilisent parfois qu'une seule bride en bas pour la boulonner à la vanne. Dans ce cas, les boulons de fixation de la bague de pression sur le corps de vanne doivent supporter toute la pression du fluide.

Les points ci-dessus sont des problèmes courants rencontrés lors de l’installation. Comprendre la structure de notre vanne facilitera l'installation et garantira l'utilisation correcte de la vanne papillon élastique à joint dur.

Applications et fonctionnalités

La vanne papillon à siège élastique utilise une bague d'étanchéité flexible en acier inoxydable montée sur le corps de la vanne pour obtenir une véritable fuite zéro :

1. Joint réglable, sans fuite pendant 100 000 cycles ;

2. structure d'étanchéité spéciale, aucune déformation sous contrainte dans des conditions élevées et froides, obtenant une fuite nulle ;

3. structure excentrique tridimensionnelle, ouverture des joints immédiatement, fermeture des joints immédiatement au contact ;

4. Dispositif de positionnement axial, résolvant le problème des fuites faciles dues à l'usure de la surface d'étanchéité axiale ; l'actionneur peut être installé dans n'importe quelle direction ;

5. Convient pour une utilisation dans les canalisations propres dans les industries alimentaires, pharmaceutiques et chimiques, ainsi que dans la protection de l'environnement industriel, le traitement de l'eau, les immeubles de grande hauteur et les canalisations d'approvisionnement en eau et de drainage pour ouvrir, fermer ou réguler le flux des médias.
