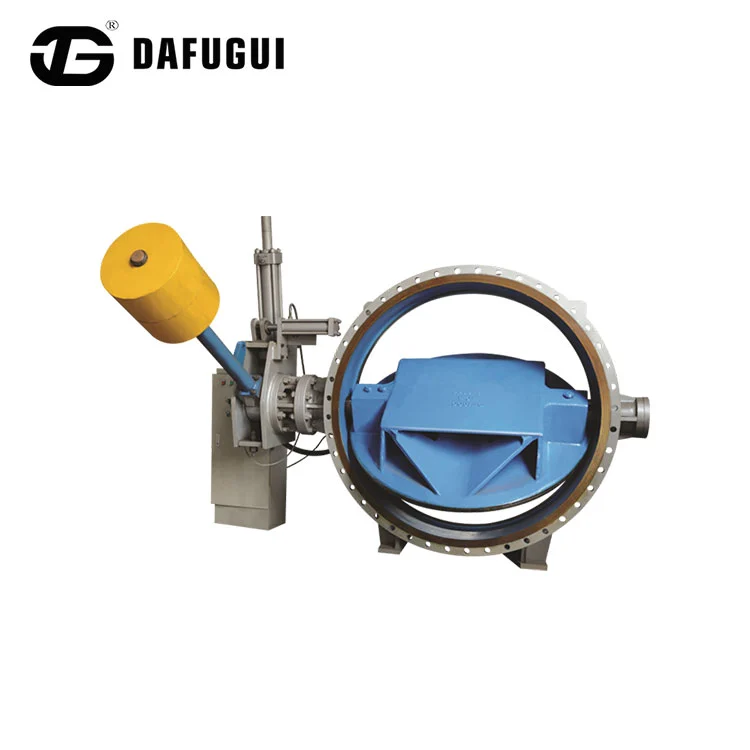

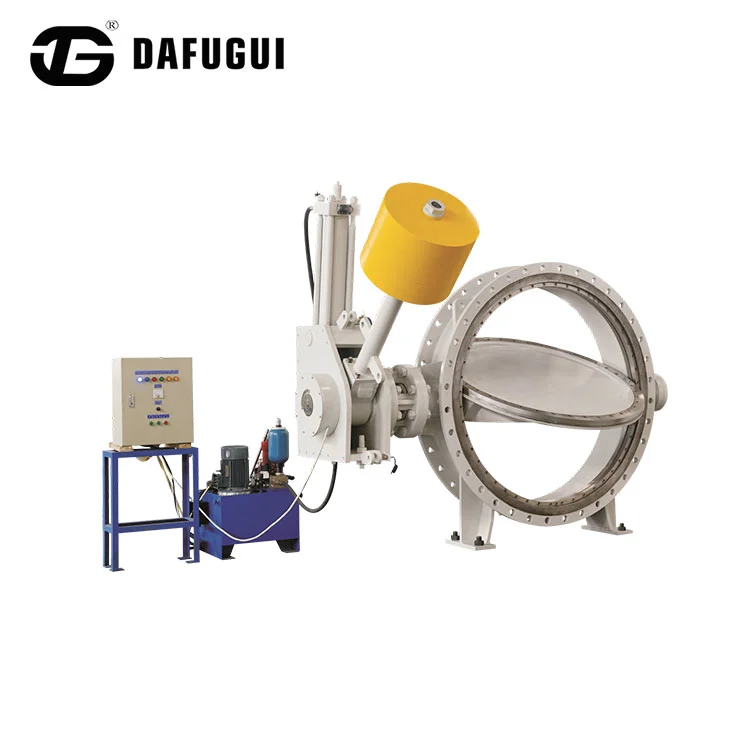

Vanne papillon anti-retour à commande hydraulique

Les produits de Dafugui sont vendus dans de nombreux pays et régions du monde, couvrant les marchés d'Asie, d'Europe et des Amériques. Parmi eux, la vanne papillon anti-retour à commande hydraulique utilise l'énergie potentielle d'un marteau à gravité ou l'énergie comprimée d'un accumulateur comme source d'énergie pour la fermeture de la vanne. Il s’agit actuellement de l’un des dispositifs de contrôle de pipeline les plus avancés au pays et à l’étranger. Lors du fonctionnement, le clapet papillon anti-retour à commande hydraulique fonctionne en conjonction avec l'hôte du pipeline et, selon le principe du processus de transition hydraulique, réalise une fermeture fiable du pipeline grâce à un programme d'ouverture et de fermeture prédéfini, éliminant efficacement les coups de bélier dans le pipeline et jouant un rôle dans la protection de la sécurité du système de pipeline.

Paramètres du produit

Principe de fonctionnement

1. Mécanisme d'entraînement

L’énergie potentielle du contrepoids fournit la puissance nécessaire pour fermer la vanne. Après le démarrage de la pompe à huile, l'huile sous pression entraîne le piston dans le cylindre d'huile. Le piston et le levier travaillent ensemble pour soulever le contrepoids, complétant ainsi l'ouverture de la vanne.

2. Contrôle d'ouverture des vannes

Fonctionnement de la pompe centrifuge : Ouverture retardée de la vanne après le démarrage de la pompe.

Fonctionnement de la pompe à débit axial : la pompe et la vanne démarrent de manière synchrone ou la vanne s'ouvre partiellement en premier.

Fonctionnement de la turbine hydraulique : pré-dépressurisation de la vanne de dérivation, ouverture de la vanne principale, démarrage de la turbine.

3. Système de maintien de pression

Maintien automatique de la pression à l’ouverture de la vanne ; plage de pression de l'accumulateur : 20-32MPa. Reconstitution automatique de la pression de la pompe à huile lorsque la pression est réduite au seuil basse pression.

4. Contrôle de fermeture des vannes

L’énergie potentielle du contrepoids entraîne la fermeture étagée de la vanne :

Etage de fermeture rapide : Coupe 70% du débit d'eau.

Phase de fermeture lente : les 30 % restants se ferment lentement. La mise en mémoire tampon en deux étapes élimine les coups de bélier.

5. Opération d'urgence

Le fonctionnement manuel de la pompe permet un démarrage sans alimentation du clapet papillon anti-retour à commande hydraulique. L'ouverture du robinet d'arrêt force le contrepoids à fermer le clapet papillon anti-retour de la commande hydraulique.

But

Le clapet papillon anti-retour à commande hydraulique est conçu pour être installé à la sortie de la pompe dans les canalisations d'eau, fonctionnant à la fois comme vanne d'arrêt et comme clapet anti-retour. Son temps et sa vitesse de fermeture sont réglables pour éliminer ou réduire les effets de coup de bélier et empêcher le reflux du fluide de travail.

Caractéristiques et avantages

1. Le clapet papillon anti-retour à commande hydraulique est actionné et fermé hydrauliquement par l'énergie potentielle du contrepoids, offrant des performances de fonctionnement excellentes et fiables.

2. Installé en aval de la pompe, le clapet papillon anti-retour à commande hydraulique peut être utilisé comme vanne/vanne papillon ou clapet anti-retour. Son coefficient de résistance à l'écoulement ne représente que 30 % de celui des vannes susmentionnées, ce qui permet une économie d'énergie significative.

3. Le contrepoids est équipé d'un dispositif de verrouillage. Lorsque le clapet papillon anti-retour à commande hydraulique atteint la position spécifiée, le bras du contrepoids doit être verrouillé par une goupille de verrouillage pour empêcher le contrepoids de retomber et de fermer la vanne.

4. L'actionneur hydraulique est équipé d'un accumulateur pour stocker l'huile sous pression pour compenser la pression en cas de fuite.
