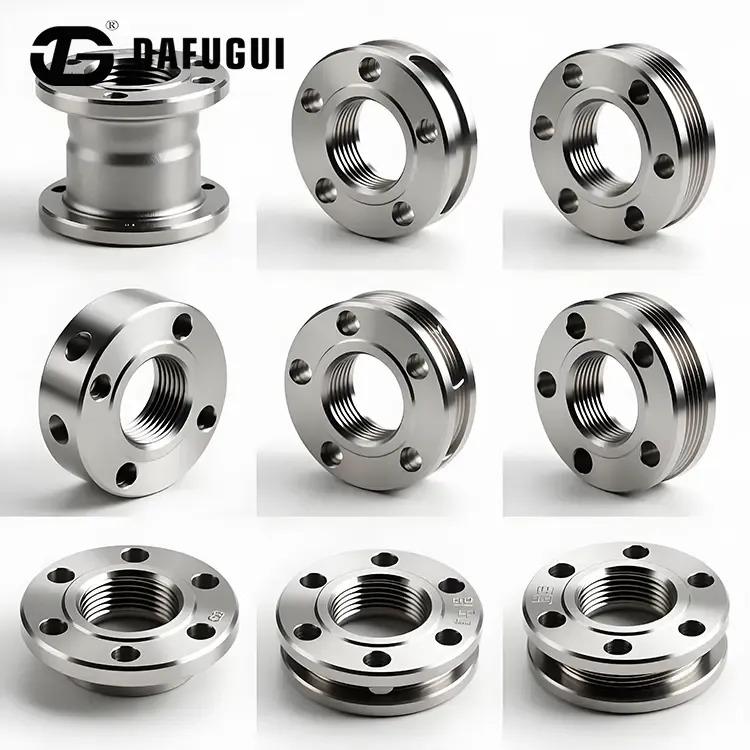

Brides filetées super duplex S32760 pour le pétrole et le gaz offshore

Conçu pour la maintenance des plates-formes offshore, les raccordements de collecteurs de navires FPSO et les skids de processus, Dafugui'sBrides filetées super duplex S32760 pour le pétrole et le gaz offshoreaider les opérateurs à atténuer les risques de travail à chaud dans les zones d'hydrocarbures volatiles. Chaque bride est dotée de filetages internes NPT ou BSPT usinés avec précision et produits sur des centres de tournage CNC, fournissant une connexion mécanique avec des extrémités de tuyau filetées assorties. Forgée solidement à partir de l'alliage UNS S32760, cette gamme de produits offre une résistance structurelle contre le mouvement cyclique des vagues océaniques et la dégradation de l'atmosphère marine.

Ingénierie maritime offshore

• Élimine les exigences de travail à chaud sur site :Dispose de filetages internes usinés avec précision (NPT/BSPT conformes à ASME B1.20.1) qui se joignent directement aux filetages de tuyaux correspondants. Cette conception supprime le besoin de soudage sur site à flamme nue et évite le ramollissement localisé des zones affectées par la chaleur (ZAT) sur les structures offshore.

• Rendement élevé et endurance à la traction :Brides filetées super duplex S32760 pour le pétrole et le gaz offshore, fabriquées à partir d'acier super duplex forgé UNS S32760 (F55), atteignant une limite d'élasticité nominale ≥ 550 MPa, nettement supérieure à celle de l'acier inoxydable 316L conventionnel. Cela permet une conception optimisée de l'épaisseur de paroi sur les modules supérieurs sensibles au poids.

• Protection contre la corrosion marine :Conçues avec un indice équivalent de résistance aux piqûres (PREN) supérieur à 42 (PREN = %Cr + 3,3 %Mo + 16 %N + 1,6 %W), ces brides résistent à la corrosion microbiologique, aux dépôts de brouillard salin et aux flux de brut acide contenant de l'H dissous.₂S et CO₂.

Normes et conformité des matériaux

Détails des brides Zhejiang Dafugui S32760

Brides Zhejiang Dafugui S32760 Flux de PROCESSUS

Protocoles de qualité spécifiques à l'offshore

• Contrôles Non Destructifs (CND) :Tests à 100 % par ultrasons (UT) et ressuage (PT) effectués conformément à la section V de l'ASME pour vérifier la solidité du forgeage interne et l'intégrité de la surface.

• Microstructure et analyse de phase :Évaluation métallographique réalisée selon la norme ASTM E562 pour vérifier une matrice équilibrée de 40 à 60 % de ferrite-austénite, empêchant la formation de phases intermétalliques fragiles.

• Calibrage du profil de filetage :Filetages internes audités avec des jauges à bouchon GO/NO-GO étalonnées pour garantir un engagement fiable des filetages sur le terrain.

Focus sur la fabrication en usine

• Installation de forgeage et d'usinage lourd :Exploitant une installation moderne de 5 000 m² située à 3 km de l'aéroport de Wenzhou, Dafugui utilise des équipements de forgeage de fort tonnage pour assurer l'alignement dense des grains requis pour les environnements de vibrations marines.

• Revêtement offshore et finition de surface :Les faces d'étanchéité et les filetages des brides reçoivent des traitements de protection pour résister au transit maritime et au stockage dans des conditions de forte humidité.

Informations sur la logistique maritime

• Quantité minimale de commande (MOQ) :1 pièce (compatible avec l'entretien d'urgence et les rénovations de patins offshore)

• Délai de livraison :15 à 30 jours pour le stock standard ; 35 à 45 jours pour les tailles forgées sur mesure

• Dossier documentaire :EN 10204 Type 3.1 MTC, rapports de test UT/PT, certificat d'analyse chimique PMI

• Protection de l'emballage :Barrière anticorrosion VCI enveloppant à l'intérieur de caisses en bois robustes conformes à la NIMP 15, adaptées au fret maritime

Foire aux questions

• Pourquoi les brides filetées super duplex S32760 pour le pétrole et le gaz offshore sont-elles préférées pour les projets de rénovation offshore ?
Les plateformes offshore imposent des contrôles stricts de sécurité incendie. Les brides filetées permettent aux ingénieurs de terrain d'effectuer des raccordements de tuyauterie ou des réparations d'urgence sans délivrer de permis de travail à chaud ni nécessiter de traitement thermique après soudage.

• Quelles directives de couple et d’assemblage doivent être suivies lors de l’installation ?
Les techniciens doivent nettoyer les profils de filetage et appliquer une pâte antigrippante approuvée ou un composé de filetage en PTFE pour éviter le grippage du filetage sous un maquillage à couple élevé.

• Dafugui peut-il fabriquer des brides filetées RTJ de classe 1500# pour les collecteurs sous-marins supérieurs ?
Oui. Nous usinons avec précision des rainures de joint de type annulaire (RTJ) directement sur des brides filetées haute pression S32760 conformément aux normes ASME B16.5.
